Bloque de ensayo de referencia de partículas magnéticas de tipo II

Informacion basica
Lugar de origen: China.
Nombre de la marca: TMTeck
Certificación: CE
Cantidad de orden mínima: 1
Precio: Negociable
Detalles de empaquetado: En cartón
Tiempo de entrega: Entre 4 y 6 días hábiles
Condiciones de pago: T/T, Western Union
Capacidad de la fuente: semanas 20PCS/Two
Información detallada
Nombre del producto: Bloque de ensayo de referencia de partículas magnéticas de tipo II Marca del producto: TMTeck
originales: Porcelana

Descripción de producto

Descripción general:(3112801)



El bloque de referencia Tipo II es un cuerpo auto-magnetizante que no requiere inducción de campo magnético externo. Consta de 2 barras de acero y 2 imanes permanentes. Se utiliza para probar el rendimiento de las partículas magnéticas. El rendimiento se puede dar por la longitud mostrada. El aumento de la longitud significa un mejor rendimiento. La longitud acumulada mostrada en los lados izquierdo y derecho debe utilizarse como resultado.



Conforme a:

Q/CRRC J 73.1-2020, GB/T15822.2-2005 y las normas IS09934.2-2:2002.



Dimensiones:

155*40*18mm



Fabricación:

1. Mecanizar dos piezas de C159(según EN10083-110)) barras de acero cuadradas con un tamaño de 10 mm cuadrados y 100,5 mm ± 0,5 mm de largo. Se mecaniza un soporte de barra de acero y dos arandelas protectoras (ambos materiales no magnéticos) para sujetar y proteger los imanes.

2. Cada barra de acero se rectifica con una superficie de Ra≈1,6μm y una planitud de<5μm. (Advertencia: La temperatura de la barra de acero no debe exceder los 50℃)



Verificación:

Utilice un medidor de intensidad de campo tangencial para medir la intensidad del campo perpendicular al defecto artificial en las muescas +4 y -4.



Criterios de aceptación:

Valor de intensidad de salida de la muesca -4: -100A/m±10% (es decir, -0,125mT±10%mT)

Valor de intensidad de salida de la muesca +4: +100A/m±10% (es decir, +0,125mT±10%mT)



Ubicación de la medición Extremo izquierdo -4cm Extremo derecho +4cm

Intensidad del campo [A/m]/mT



-0,125mT±10%



+0,125mT±10%







Ubicación de medición real Extremo izquierdo cm Extremo derecho cm
Intensidad de campo real mT -4 +4

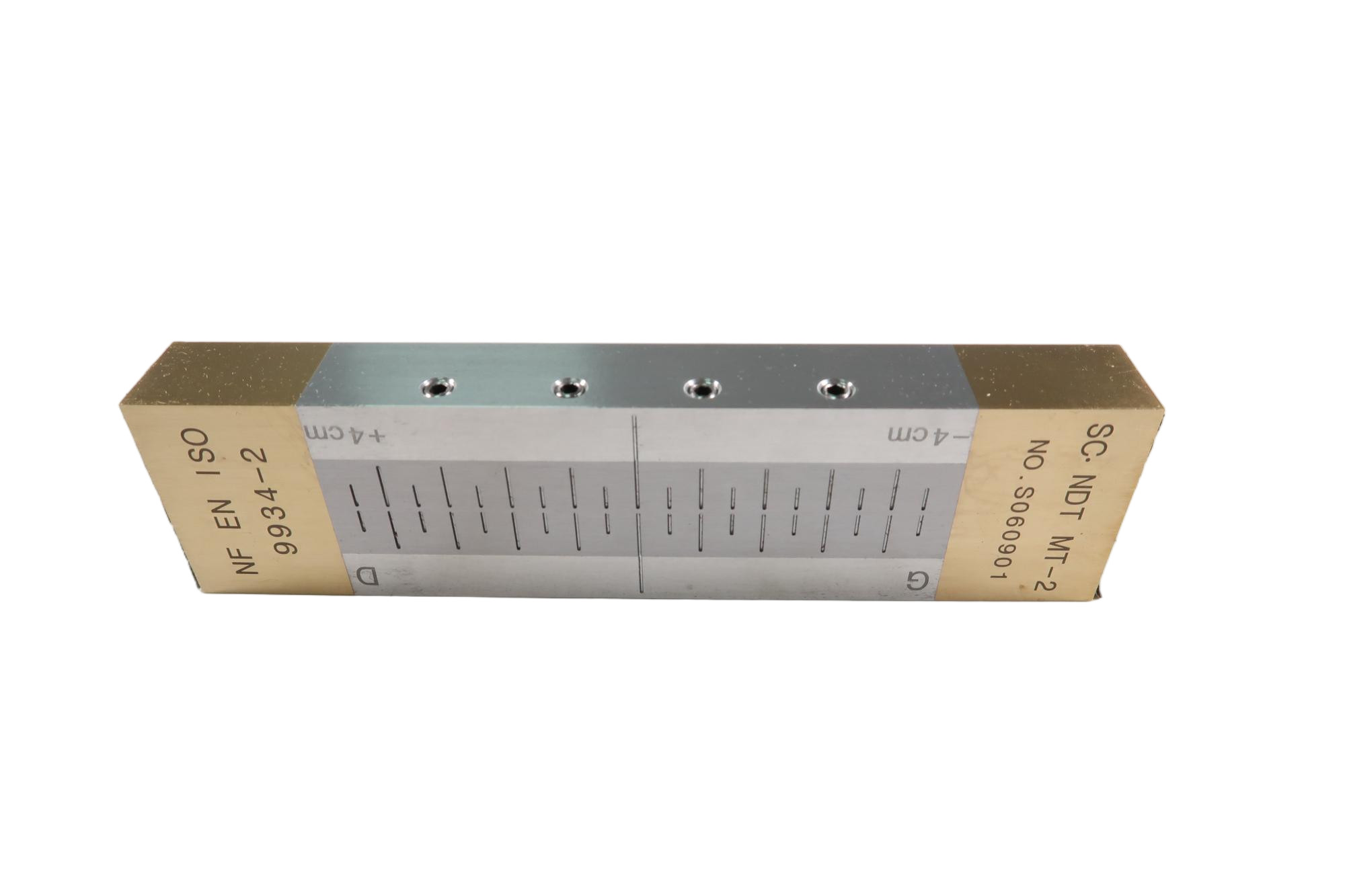

Bloque de ensayo de referencia de partículas magnéticas de tipo II 0

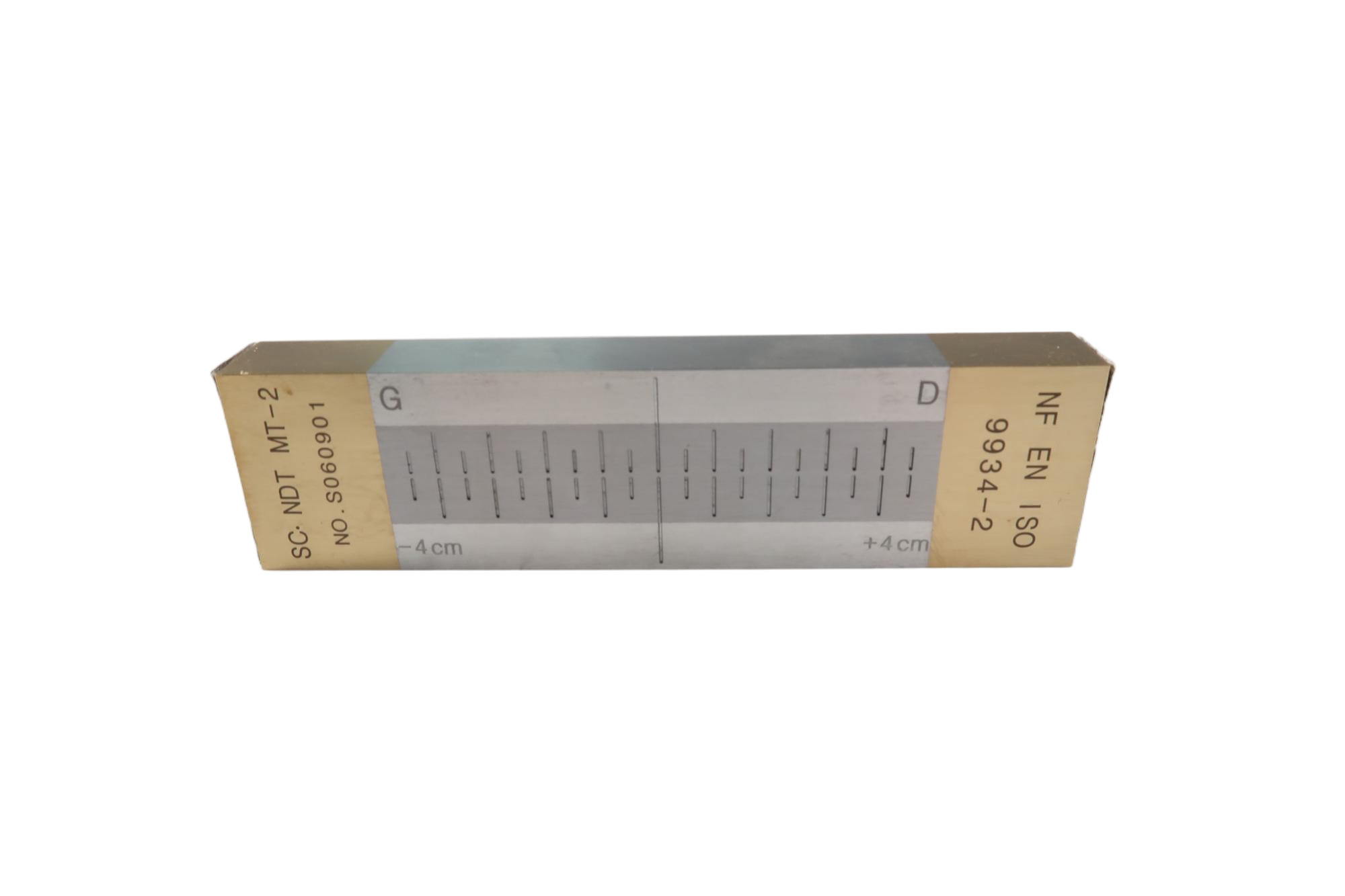

Bloque de ensayo de referencia de partículas magnéticas de tipo II 1

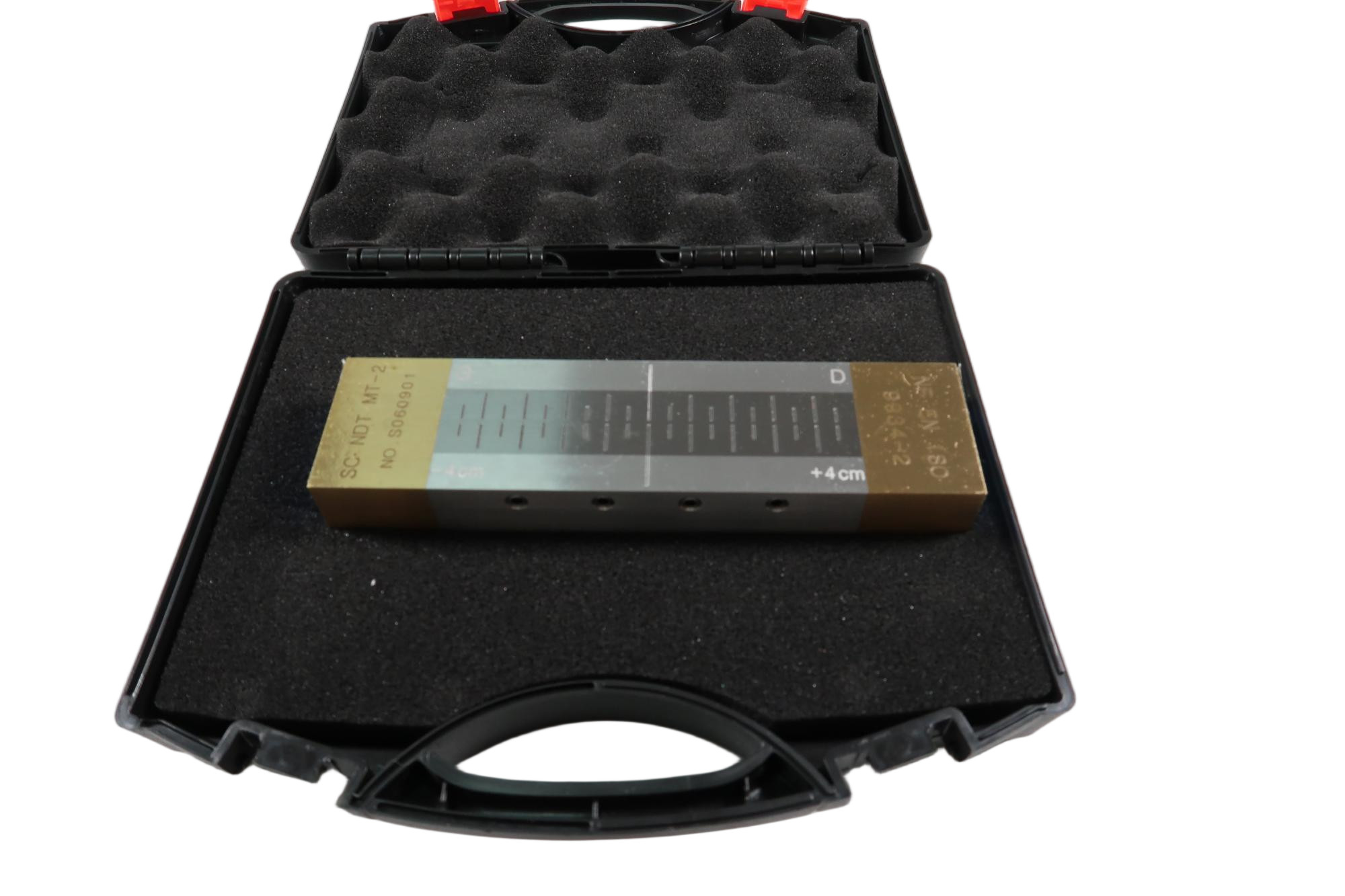

Bloque de ensayo de referencia de partículas magnéticas de tipo II 2

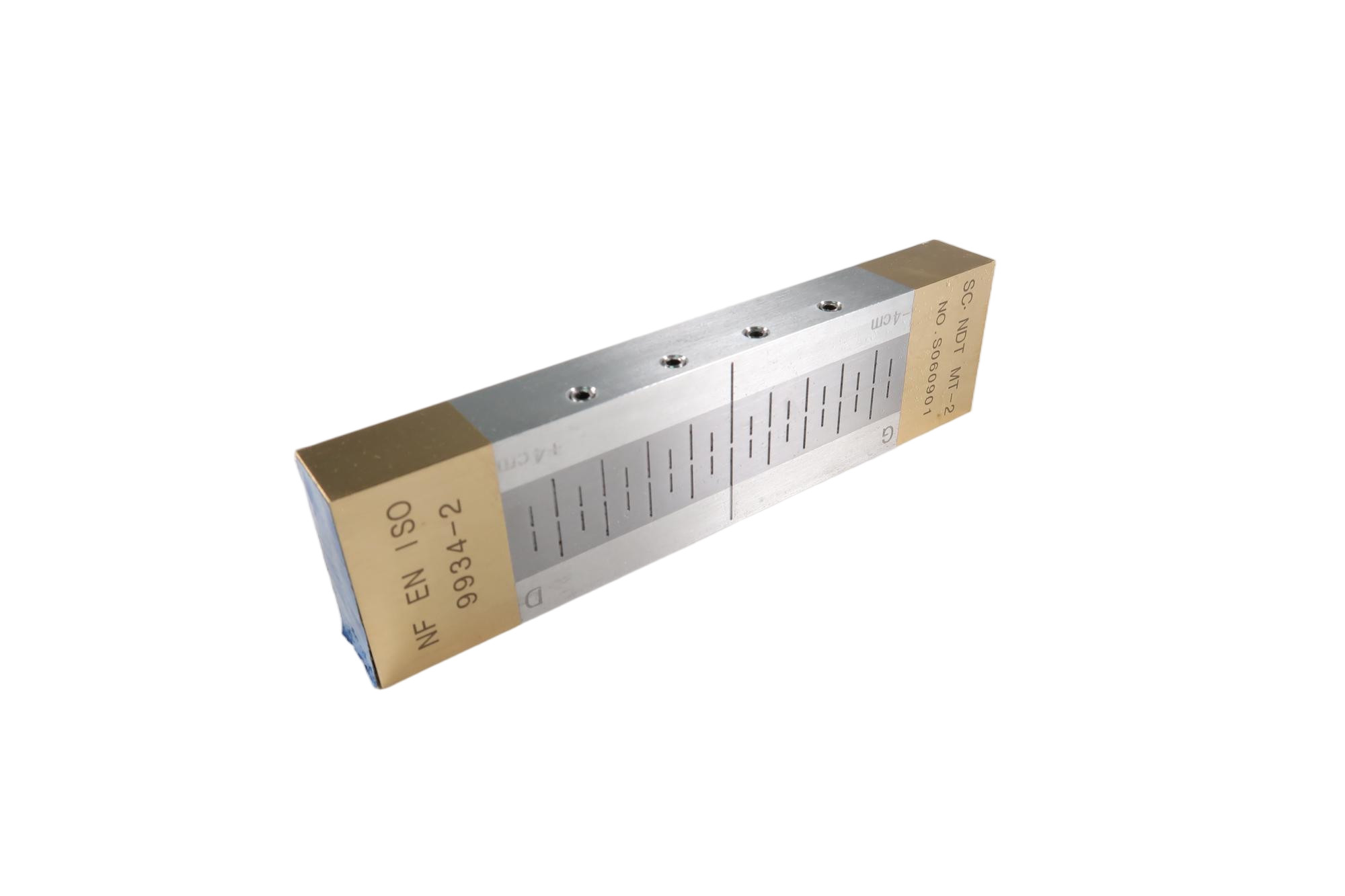

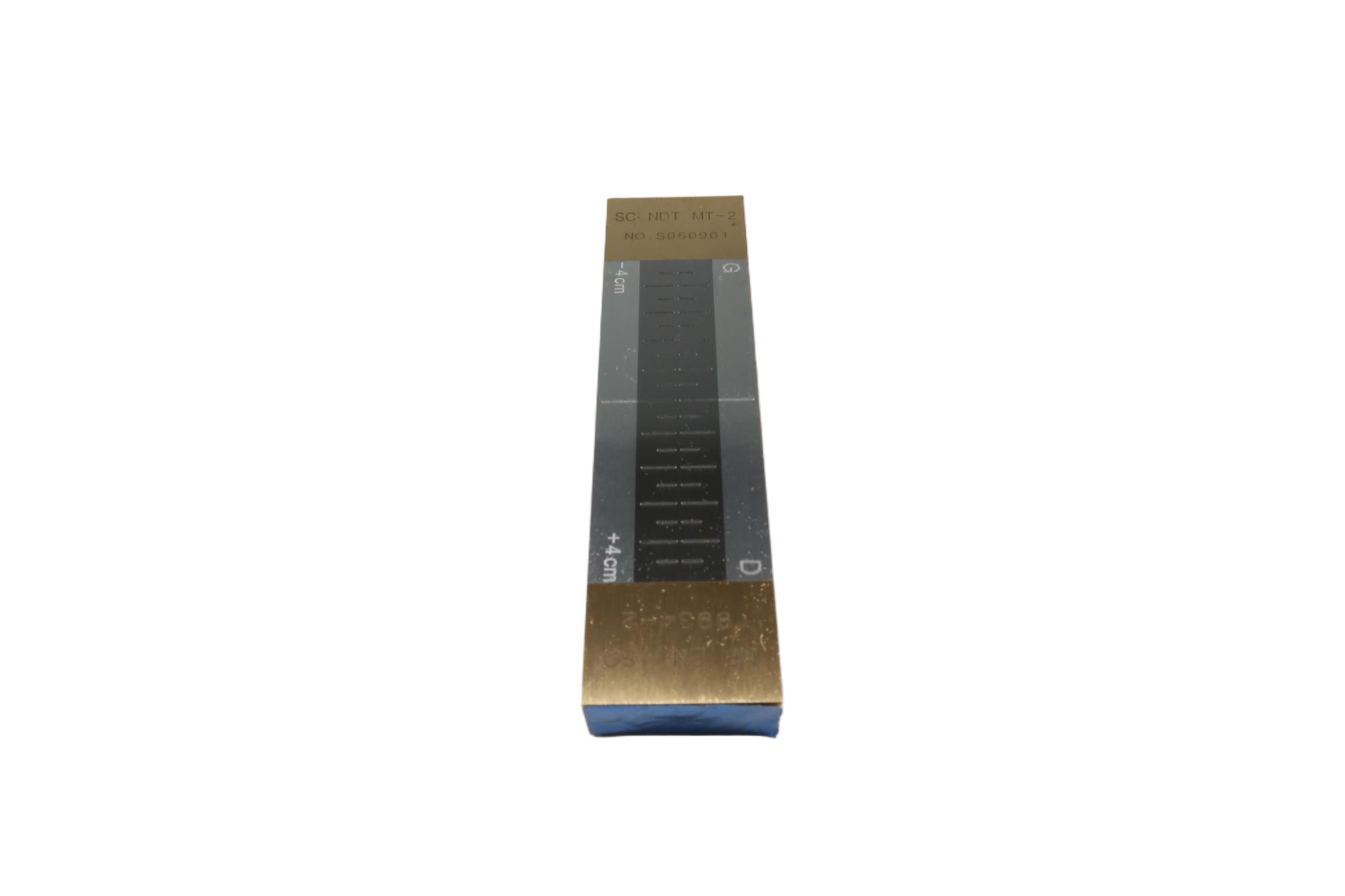

Bloque de ensayo de referencia de partículas magnéticas de tipo II 3Bloque de ensayo de referencia de partículas magnéticas de tipo II 4
