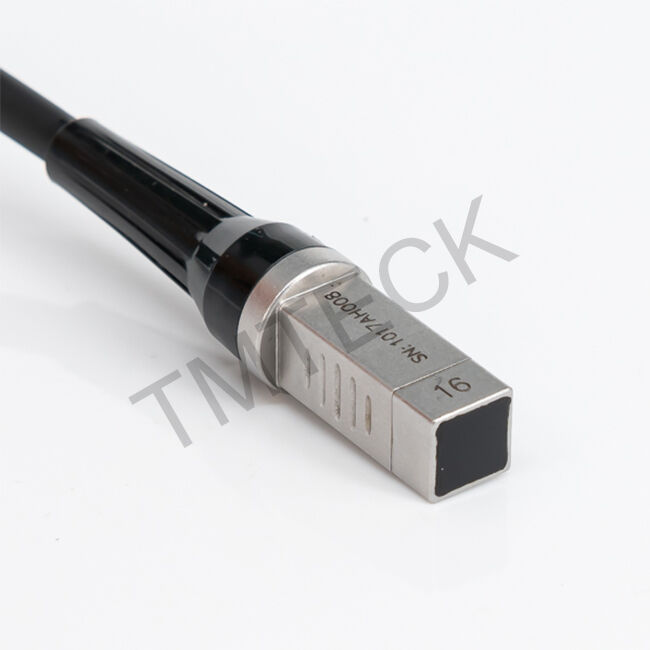

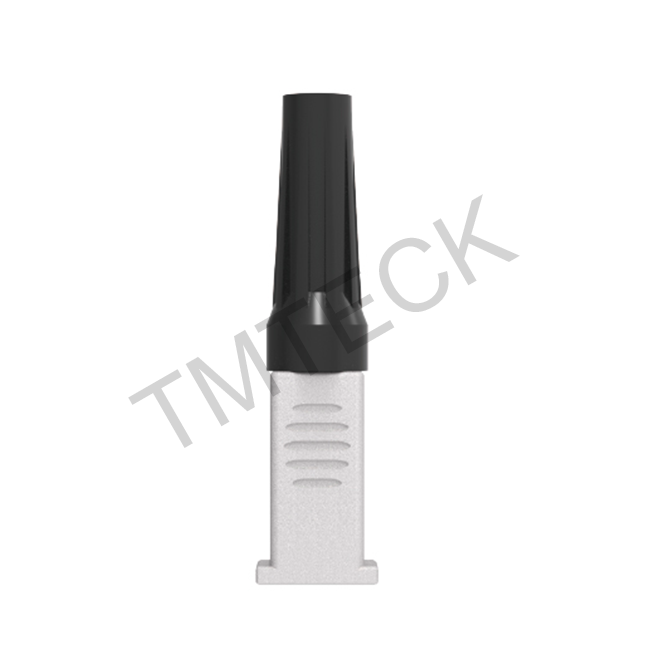

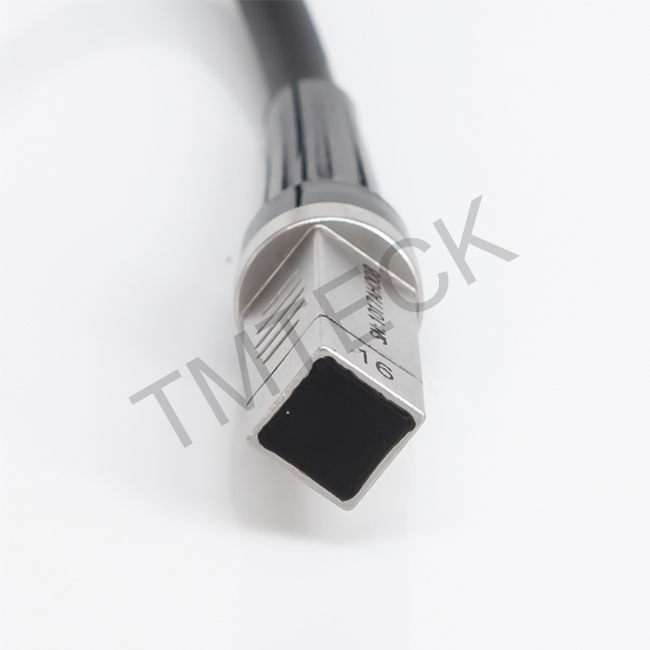

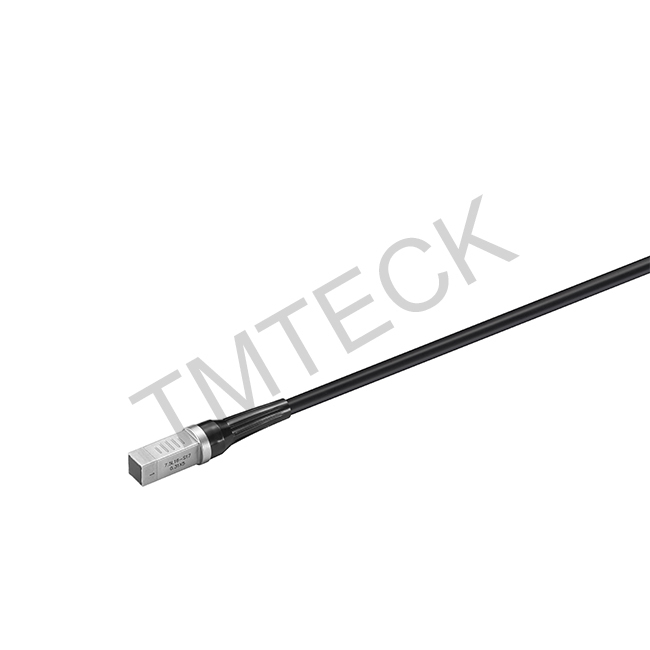

Proba de huella pequeña:Sonda de tamaño más pequeño con dimensiones de caja mínimas de 0.31x0.31x0.91 pulgadas, ampliamente utilizada en el campo de la aviación, o algunas piezas pequeñas.
Ventajas
1. Alta compatibilidad, puede ser compatible con la mayoría de las unidades de detección de fallas de matriz en fase.
2Alto rendimiento: buena sensibilidad Pk-Pk y SNR, rápida para detectar y localizar defectos.
3Tamaño más pequeño: fácil de inspeccionar en un espacio extremadamente pequeño.
4Amplia aplicación: ampliamente utilizado en piezas fundidas, forjadas, tuberías, tubos y componentes mecanizados y estructurales para grietas y defectos de soldadura.

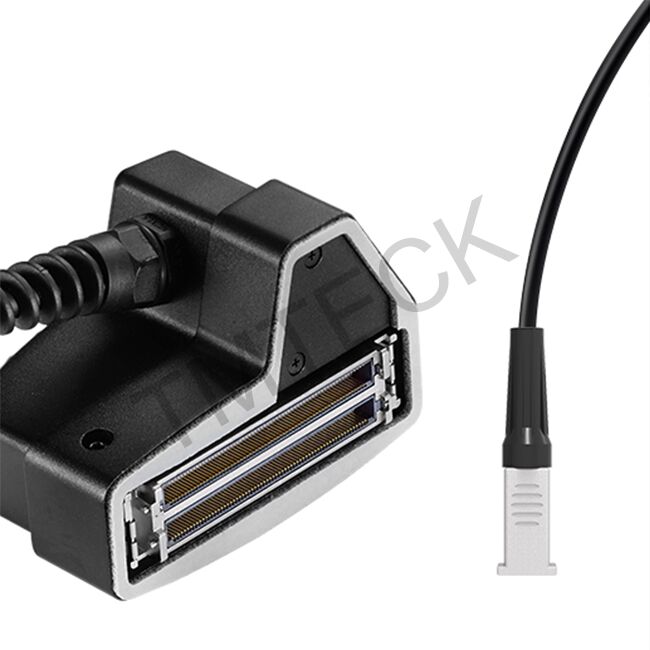

5.Tipo de conexión de cables múltiples: conexión de cable superior o conexión de cable lateral.
Aplicaciones
1.Arrancamientos de aeronaves, rotores, centros, etc.
2Detección y cuantificación de defectos
3Inspeccionar piezas fundidas, forjadas, tuberías y componentes mecanizados y estructurales.
4- grietas y defectos de soldadura
ProbaciónEspecificación
Probación
Serie |
Modelo |
Compatible
Modelo
|
El elemento
Forma de las piezas |
Frecuencia (MHz) |
No. |
El tono
(mm) |
Actividad
Apertura
(mm)
|
En el caso de los vehículos de la categoría M2 |
Tamaño ((LxWxH)
|
| T.S17: el número de unidades/A00 |
5L16-0.31x5 |
5L16-4.96¿Qué quieres decir? |
Se trata de una línea |
5 |
16 |
0.31 |
5.0 |
5.0 |
8x8x23
(mm)
0.31x0.31x0.91
(en)
|
| 7.5L16-0.31x5 |
7.5L16-4.96¿Qué quieres decir? |
Se trata de una línea |
7.5 |
16 |
0.31 |
5.0 |
5.0 |
| 10L16-0.31x5 |
10L16-4.96¿Qué quieres decir? |
Se trata de una línea |
10 |
16 |
0.31 |
5.0 |
5.0 |
* La longitud del cable estándar es de 2,5 m/8,2 pies. La sonda de fase se puede personalizar, incluyendo frecuencia, número de elementos y tono, apertura, etc.
CuñaEspecificación
| Serie de sondas |
Modelo |
Modelo compatible |
Forma del elemento |
Tamaño ((LxWxH) |
| T.S17: el número de unidades/A00 |
N0L-5MM |
0°LW |
-30° ~ 30° |
El número de unidades de la unidad de ensayo será el siguiente:
LxWxH: 0,31x0,31x0,91 pulgadas
|
| N0L-20MM |
0°LW |
-30° ~ 30° |
| N45L |
45°LW |
40° ~ 70° |
| N60L |
60°LW |
40° ~ 70° |
| N45S |
45°S |
40° ~ 70° |
| N60S |
60°S |
40° ~ 70° |
| N60S-IHC |
60°S |
40° ~ 70° |
| N60S-IHC-AOD100 |
60°S |
40° ~ 70° |
Detalles rápidos
Número de modelo: 5L16-0.31x5-TS17
El elemento:16
Tamaño:LxWxH8x8x23 ((mm) 0.31x0.31x0.91 ((in)
Garantía: 12 meses
Cuadro:acero inoxidable
Aplicación:Aeronaves de rasguños, rotores, centros, etc.
Personalización: sí
Tipo:Sonda de matriz en fase
Forma del elemento:Lineal
Color:Plata
El número de unidades:1
