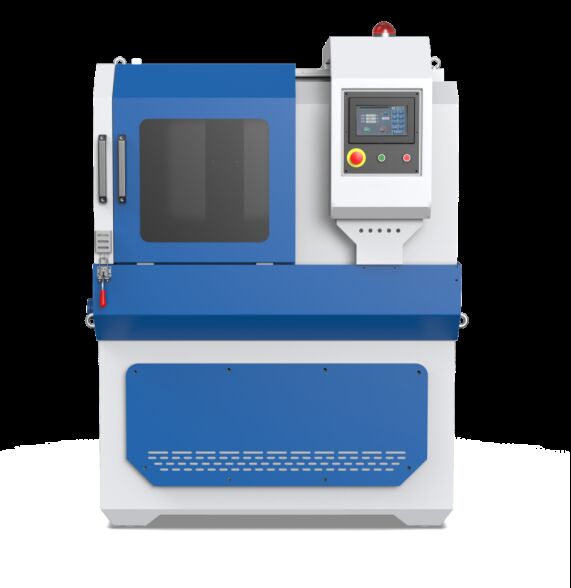

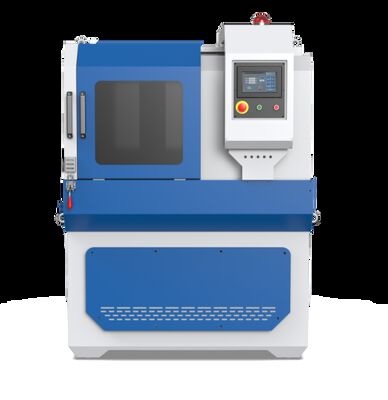

TMETALL-400 Máquina de corte de muestras metalográficas grande

2. corte de corte, corte de empuje plano, corte de barrido y tres métodos de corte funcionales.la velocidad de corte se puede ajustar de acuerdo con la dureza del material para lograr el propósito de cortar rápidamente la pieza de trabajoCuando se corta un cilindro sólido de acero, se pueden seleccionar diferentes métodos de corte.

3Para facilitar la limpieza de la sala de corte y la seguridad del motor del husillo, hemos adoptado la separación electromecánica;el motor de la sala de corte está protegido por un aislamiento impermeableLa gran ventana de observación está instalada en la puerta de protección de seguridad de la sala de corte, de modo que el usuario pueda observar fácilmente todo el proceso de corte de la muestra;la lámpara de iluminación LED está instalada en la sala de corte para lograr la iluminación efectiva de todo el área de la sala de corte- se incrementa el brillo y la claridad en la sala de trabajo;

4El diseño es más humanizado, utilizando el principio de ergonomía. La característica más importante: bajo ruido, fácil de operar, hermosa apariencia, seguro de usar.Es uno de los equipos necesarios para la preparación de muestras de laboratorio.

Forma del cuerpo; vertical. Está compuesto principalmente por la parte superior (cubierta de seguridad), la parte media (marco), la puerta corredera derecha, la puerta de apertura lateral, el marco inferior (caja eléctrica), el accesorio,pistola de agua de lavado y tanque de agua de refrigeración (independiente).

Esta máquina de corte, diseñada para el corte de grandes volúmenes de piezas de trabajo grandes, facilita el mantenimiento de las piezas de la máquina y el manejo de piezas de trabajo grandes.Puertas correderas y de bisagras le dan más espacio y acceso ilimitadoLa pieza de trabajo también puede introducirse en la cámara de corte desde arriba, delante, izquierda, 3.

El área de trabajo está completamente cerrada con una cubierta protectora transparente para la observación durante el corte.Después de que se haya terminado el trabajo de corte, enjuague el grifo con el lado izquierdo, enjuague la basura interior y cierre la puerta de seguridad.

II. Las empresas- ¿ Por qué?El principal TecnologíaParámetro hnico

Método de corte:corte de trozos, corte de empuje plano, corte de barrido

Velocidad de corte0.01-1mm/s (paso de ajuste 0.01)

Modo de reinicio: automático

Sistema de control:PLC de Siemens con pantalla LCD táctil 7

Velocidad de rotación del husillo:2800 rpm

Capacidad máxima:Eje Z 130 mm;Eje Y 200 mm;Eje X 100 mm

Tamaño de la mesa de trabajo: 128*320mm 180*320mm

Diámetro máximo: φ 130 mm

Cuchilla de corte: 400*4*32 mm

Potencia de corte: 4 kW

Voltado: 380 V/ 50 Hz

Dimensión:1350*1100*1750 mm ((L × W × H)

Yo...II. Las condiciones de trabajo- ¿ Por qué?especificación de control eléctrico

1Principio de control electrónico

Equipo de corte para equipos automáticos, utilizando un PLC de Siemens, con pantalla táctil LCD de 7 pulgadas.

Yo...- ¿ Qué es eso?F: el preciointroducción de la unción

El funcionamiento automático se divide en dirección del eje Y, dirección del eje X, dirección del eje Z utilizando el control del motor paso a paso, operación de pantalla táctil.

El panel está equipado con una pantalla táctil y con botones para arranque, parada y parada de emergencia.el sistema estará encendidoEl botón de parada de emergencia es el botón de parada de emergencia del sistema.

La pantalla de operación es la siguiente

1) Interfaz principal

4)X Imagen del funcionamiento de la pantalla         C. LasImagen del efecto de extracción            Plista de acoplamiento       Nombre Modelo Unidad Cantidad Nota             Máquina principal   el conjunto 1               Contenedor de agua (incluye agua) el conjunto 1             Cuchillo de corte Cuadrados de las placas: Pc 2             Tubo de salida   Pc 1             Tubo de entrada   Pc 1             Anillo de abrazadera   Pc 2               - ¿ Qué es eso?   Pc 3               Manual de trabajo   copiado 1   Certificado   copiado 1   Lista de embalaje   copiado 1
