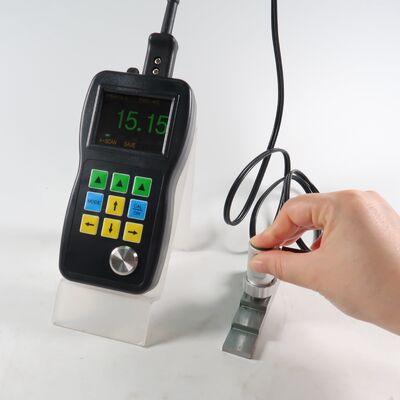

Medidor de espesor ultrasónico de la serie TM282 con escaneo A & B / a través del revestimiento / software
Solución profesional de medición de espesor por ultrasonidos
TM282 Color Screen A/B-Scan Ultrasonic Thickness Gauge está diseñado profesionalmente para resolver diversas aplicaciones difíciles de medición de espesor en entornos industriales.
Características clave
Escaneo en vivo a color
Visualización directa de la forma de onda ultrasónica (A-scan) en color en pantalla. Es esencial para verificar la precisión de los resultados de las pruebas y solucionar problemas de medición.y parámetros GATE para lecturas óptimas.

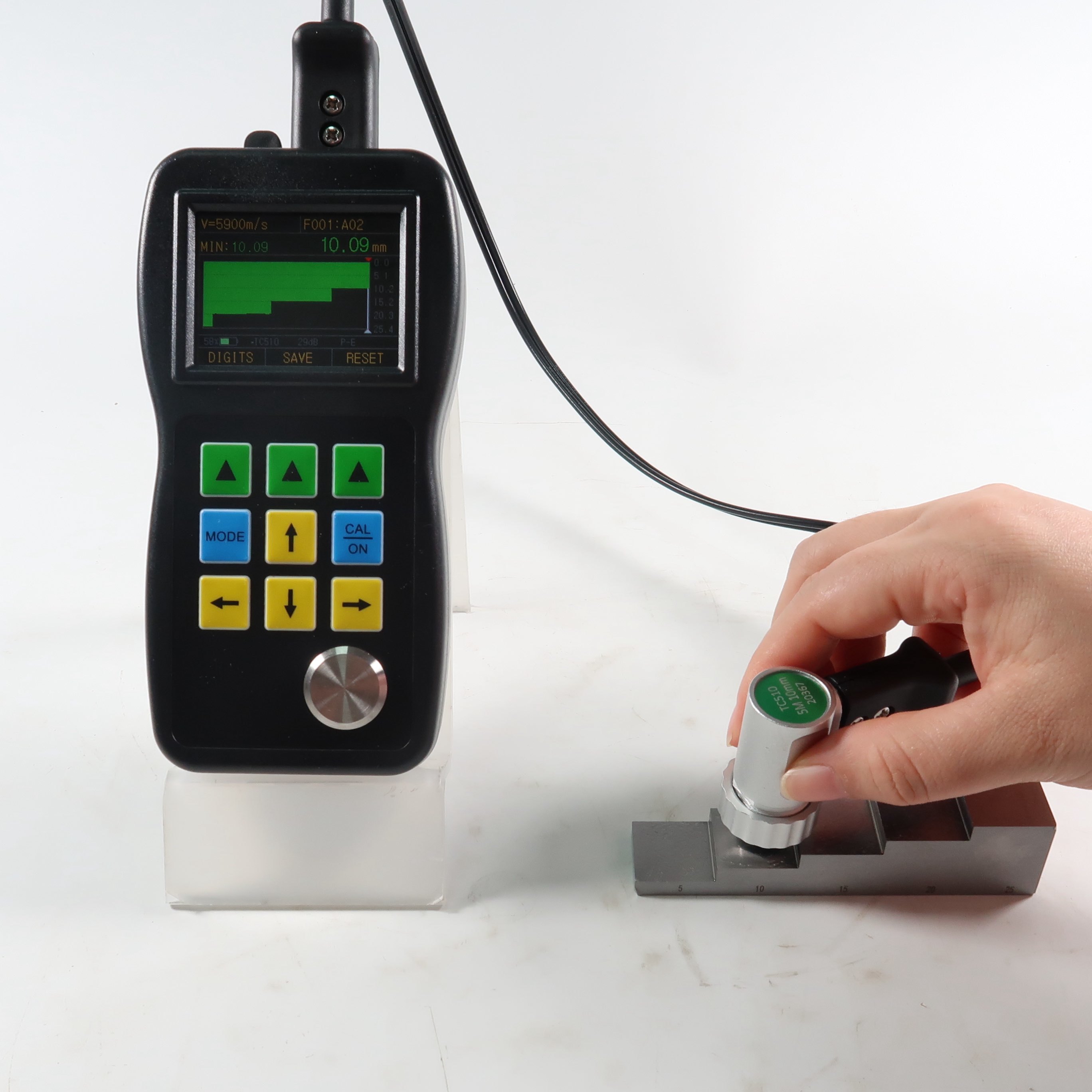

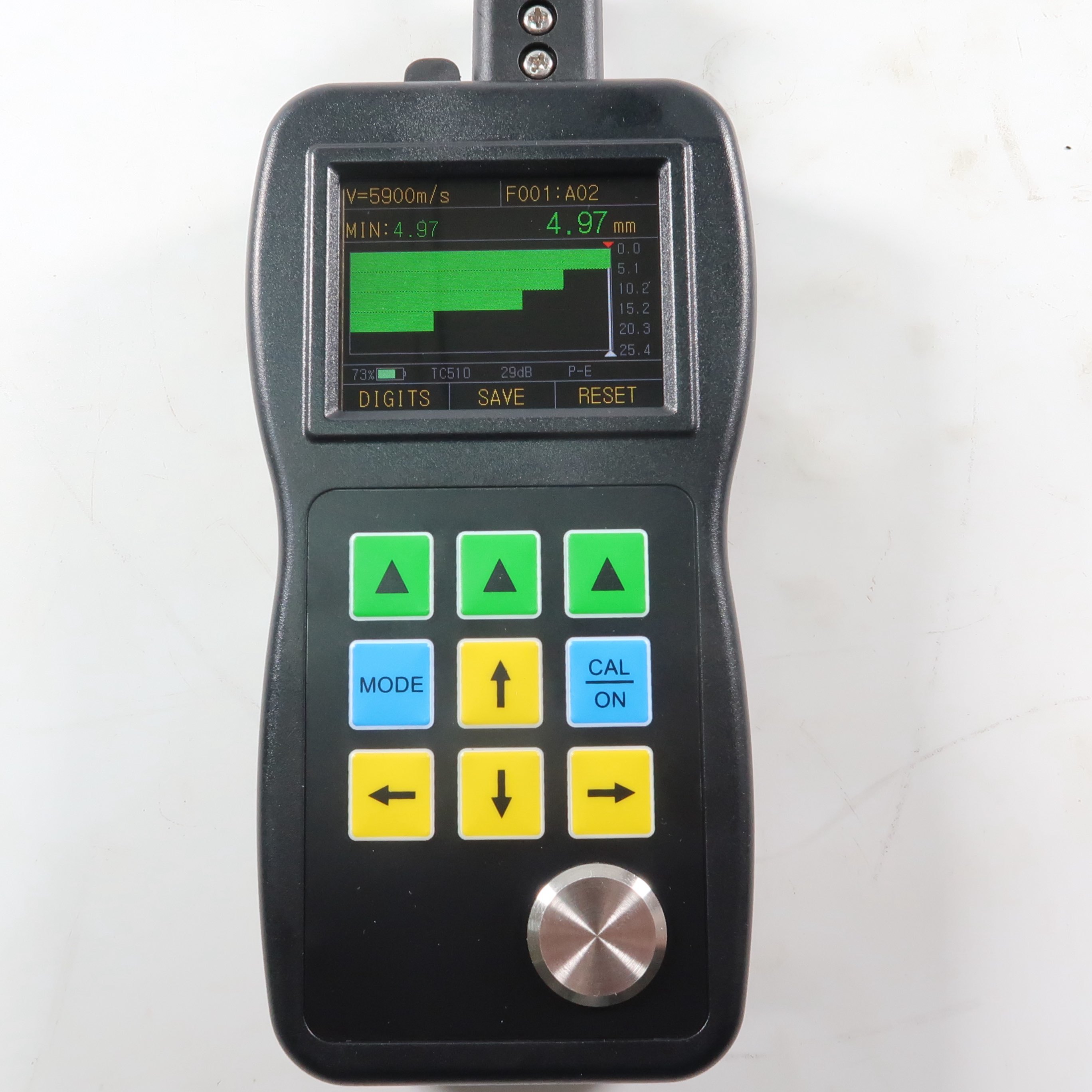

Escaneo en vivo en color B
La función B-scan, basada en el tiempo, muestra el perfil de la sección transversal de la pieza de trabajo y captura automáticamente los valores mínimos con indicadores de triángulo rojo.Capacidad de medición de espesor punto a punto en toda la imagen de exploración B.
A través de la función de recubrimiento
Elimina la necesidad de eliminar el revestimiento mediante la medición de dos superficies inferiores continuas del sustrato con ventajas significativas:
- No se requiere calibración cero
- Alta estabilidad: no se ve afectada por la presión de la sonda, el grosor de la capa de acoplamiento o el polvo superficial
- Prevención de la deriva nula
Función de corte de energía
El botón dedicado de corte de energía prolonga la duración de la batería al conservar energía durante períodos prolongados de no uso.
Funcionalidad avanzada
- Diferencia/tasa de reducción:Muestra la desviación de los valores normales y calcula el porcentaje de reducción del grosor
- Muestra de información:LOS, min, max, lectura grande, velocidad, cero, calibración, unidades, congelación, duración de la batería, niveles de ganancia, símbolos de eco
- Max./min. Captura:Indicación simultánea de los valores de espesor actual, mínimo y máximo
- Modo de alarma:Cambios dinámicos de color para las lecturas de espesor durante las condiciones de alarma
- Tasa de actualización:4Hz, 8Hz y 16Hz seleccionables para diversas necesidades de aplicación
- Apoyo multilingüe:Chino, Inglés, Español, Alemán
- Echo a Echo.Solo mide el grosor del metal, sin tener en cuenta la pintura y los recubrimientos
- Registro de datos:99,999 puntos de datos de espesor con ID en archivos lineales o de cuadrícula (capacidad de 400 archivos)
- Producción:Conector de velocidad completa USB 2.0 con software de informes DataView
- Muestra:2.4" color OLED, 320 × 240 píxeles, 10,000Relación de contraste:1
- Las dimensiones:Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1, M2 y M3.
- Peso:285 gramos
- Temperatura de funcionamiento:-10 °C a 50 °C
Proba estándar TC510
Chip cerámico piezoeléctrico de alto rendimiento con cáscara de fundición a presión metálica integrada. Cuenta con una sonda práctica y un diseño de separación de cables para una máxima durabilidad y rendimiento.
Comparación de la serie TM282
| Características |
Se trata de la siguiente: |
Se trata de un sistema de control de la calidad. |
TM282DL |
| Display de colores |
✓ |
✓ |
✓ |
| Escaneo en vivo |
✓ |
✓ |
✓ |
| Escaneo B basado en el tiempo |
✓ |
✓ |
✓ |
| Control de la entrada y la entrada |
✓ |
✓ |
✓ |
| En blanco |
✓ |
✓ |
✓ |
| Pinturas y revestimientos |
× |
✓ |
✓ |
| Registro de datos |
× |
× |
✓ |
| Software para ver datos |
× |
× |
✓ |
Especificaciones técnicas TM282DL
| Tipo de pantalla |
2.4" color OLED, 320×240 píxeles, contraste de la pantalla 10,000:1 |
| Principio de funcionamiento |
Eje de pulso con transductores de dos elementos |
| Rango de medición |
0.50 mm a 508 mm (0,02" a 20,00"), según el material, la sonda y la condición de la superficie; Modo E-E: 3-50 mm en condiciones |
| Resolución de medición |
Se puede seleccionar 0.01 mm, 0.1 mm (se puede seleccionar 0.001", 0.01") |
| Unidades |
Pulgada o milímetro |
| Modo de rectificación |
Se aplicará el método de ensayo de las emisiones de gases de efecto invernadero. |
| Modo de muestra |
Normal, captura mínima/máxima, DIFF/RR%, A-Escaneo, B-Escaneo |
| Corrección de la ruta V |
Automático |
| Tasa de actualización |
4Hz, 8Hz y 16Hz seleccionables |
| Rango de velocidad del material |
500 a 9999 m/s (0,0197 a 0,3939 pulgadas/μs) |
| Lenguaje |
Inglés, francés, alemán, español, chino |
| Configuración de la alarma |
Alarmas mínimas y máximas. Rango de 0,25 mm a 508 mm (0,010" a 20,00"). Cambio de color dinámico de la forma de onda en la alarma |
| Requisitos de energía |
2 pilas AA de tamaño |
| Tiempo de funcionamiento |
Aproximadamente 40 horas |
| Apagado del instrumento |
Seleccionable SÍMPELMENTE ACIENDO o AUTOMÁTICAMENTE APAGADO después de 5, 10, 20 minutos de inactividad |
| Temperatura de funcionamiento |
-10°C a +50°C (+10°F a +12°F) |
| Tamaño |
Las medidas de ensayo se aplicarán en el caso de los vehículos de las categorías M1, M2 y M3. |
| Peso |
285 g, incluidas las pilas |

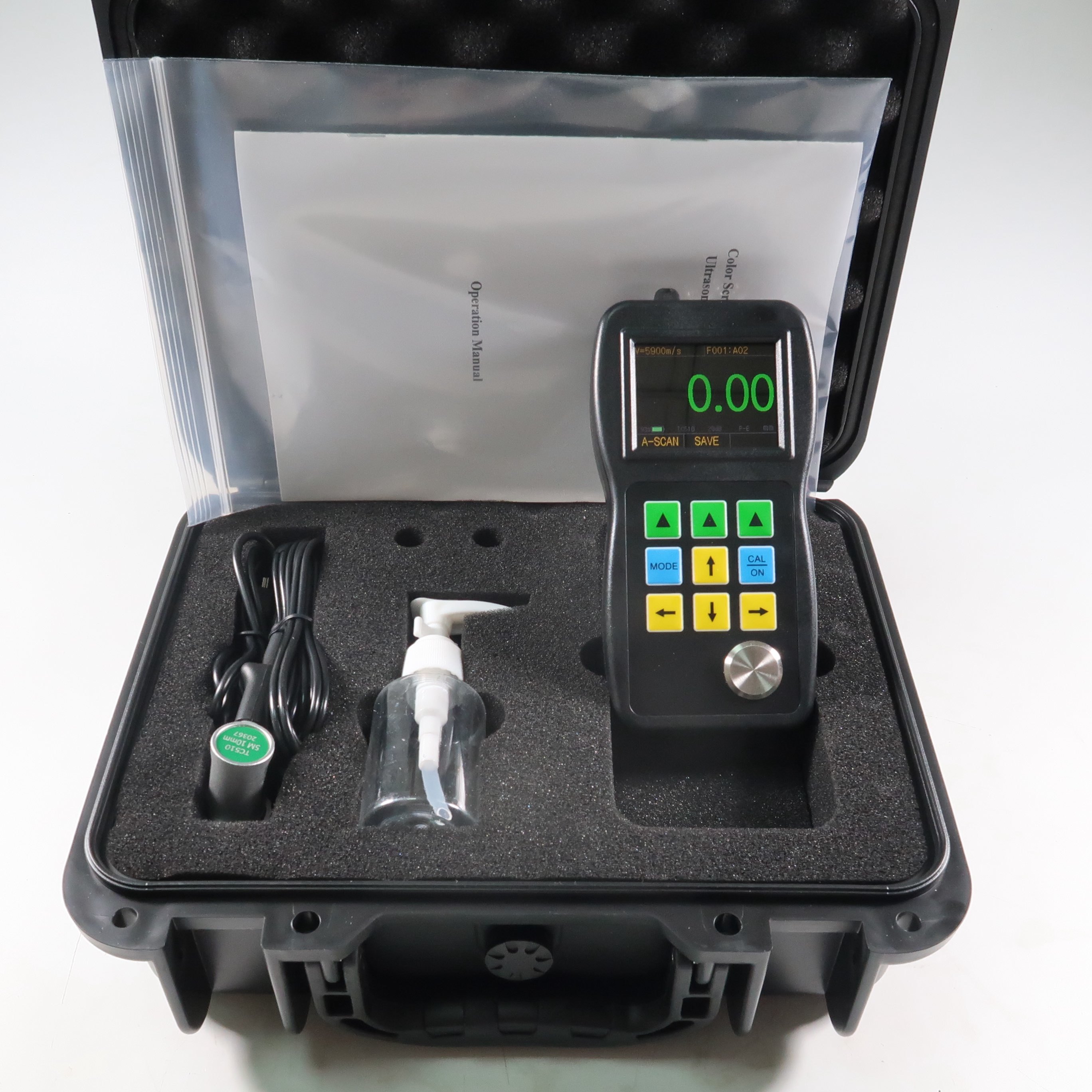

Contenido de la entrega estándar - TM282DL
| Componente |
Cantidad |
| Cuerpo principal |
1 |
| Probación |
1 |
| Batería |
1 |
| Plantas de unión |
1 |
| Cuadro de transporte |
1 |
| Manual de funcionamiento |
1 |
| Cable USB |
1 |
| El software |
1 |
