Detector sin frontera portátil integrado del Rebar en TMRS-710 concreto

Escaner integrado de rebar TMRS-710

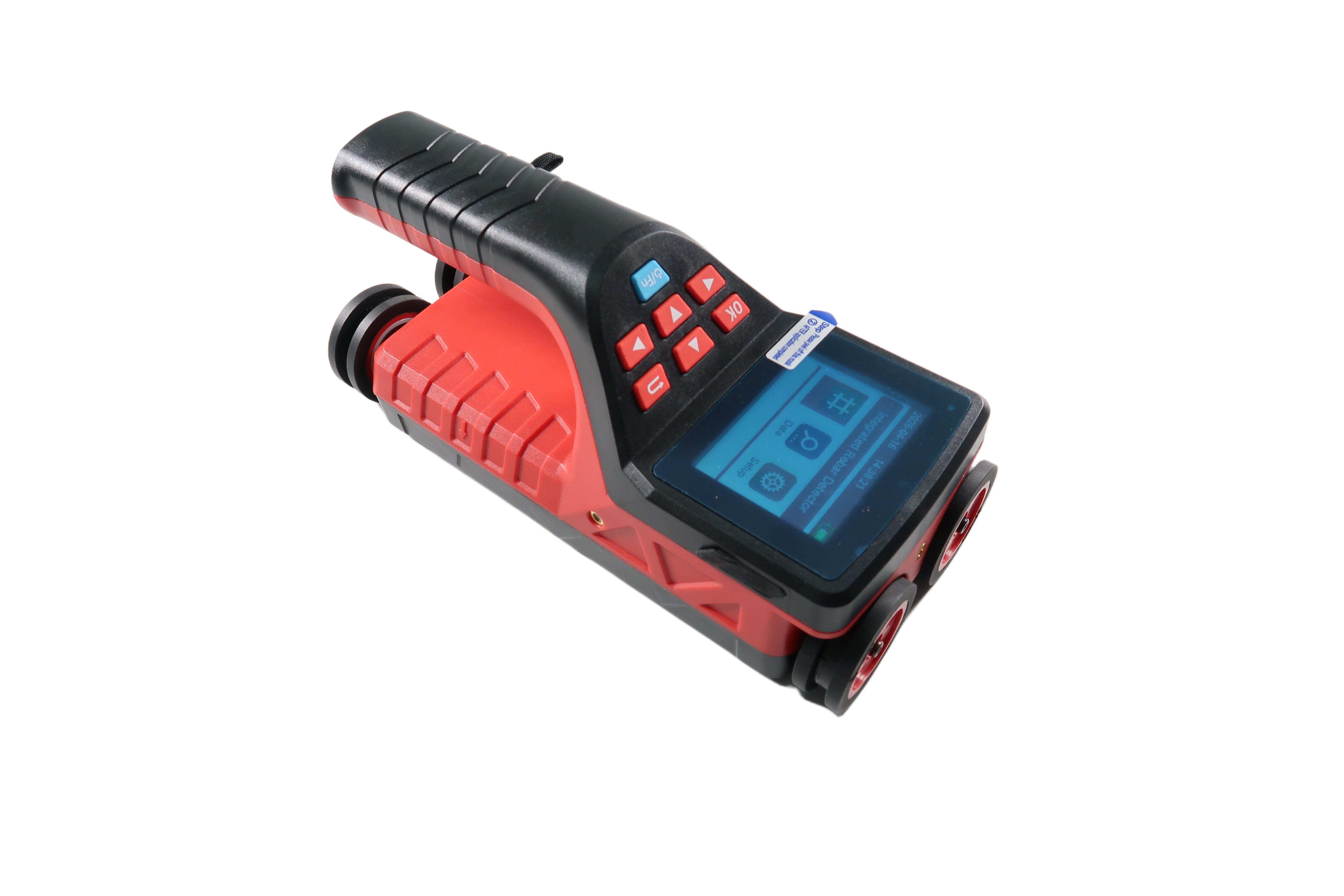

La apariencia del detector integrado TMRS-710 Rebar:

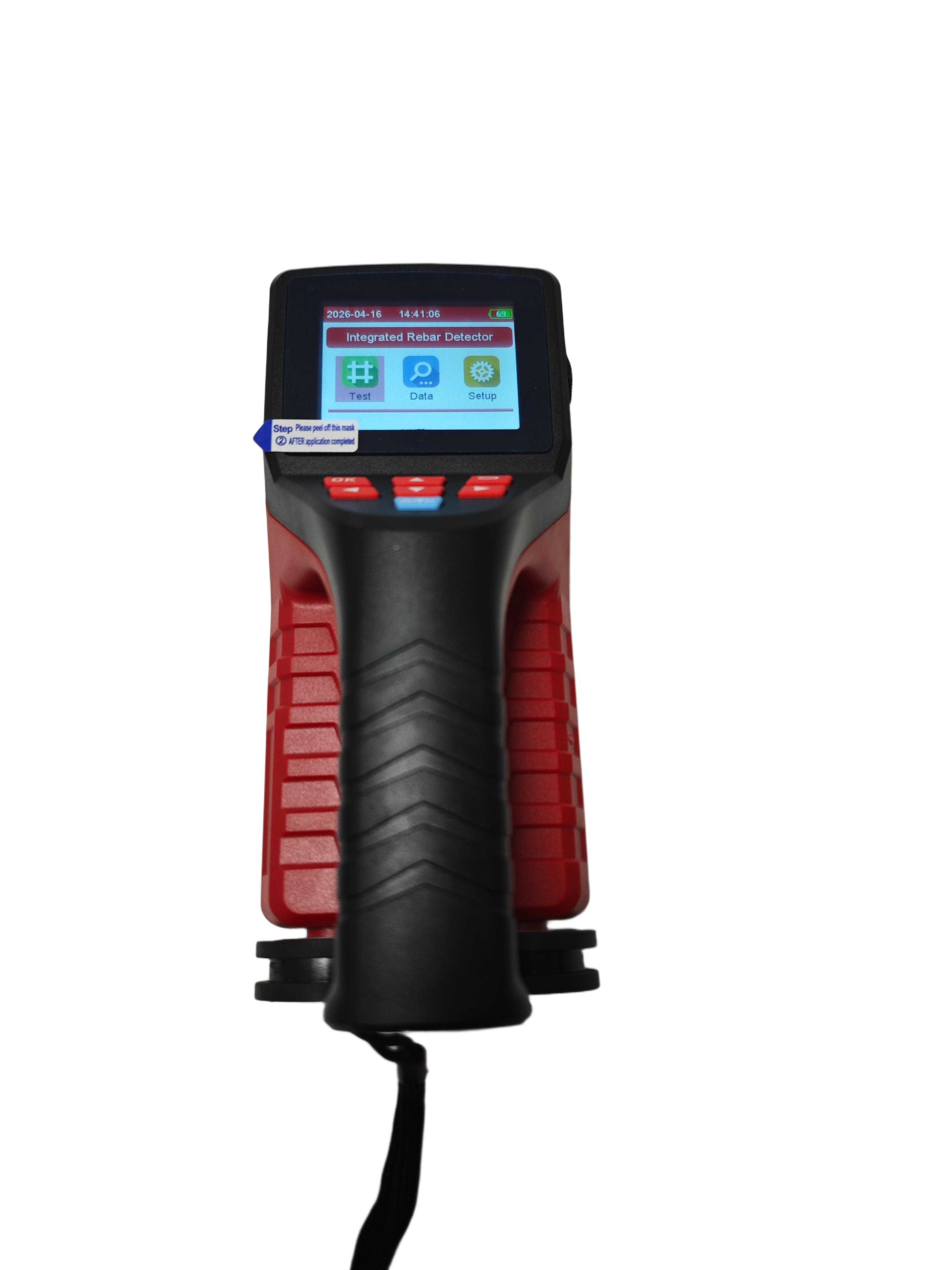

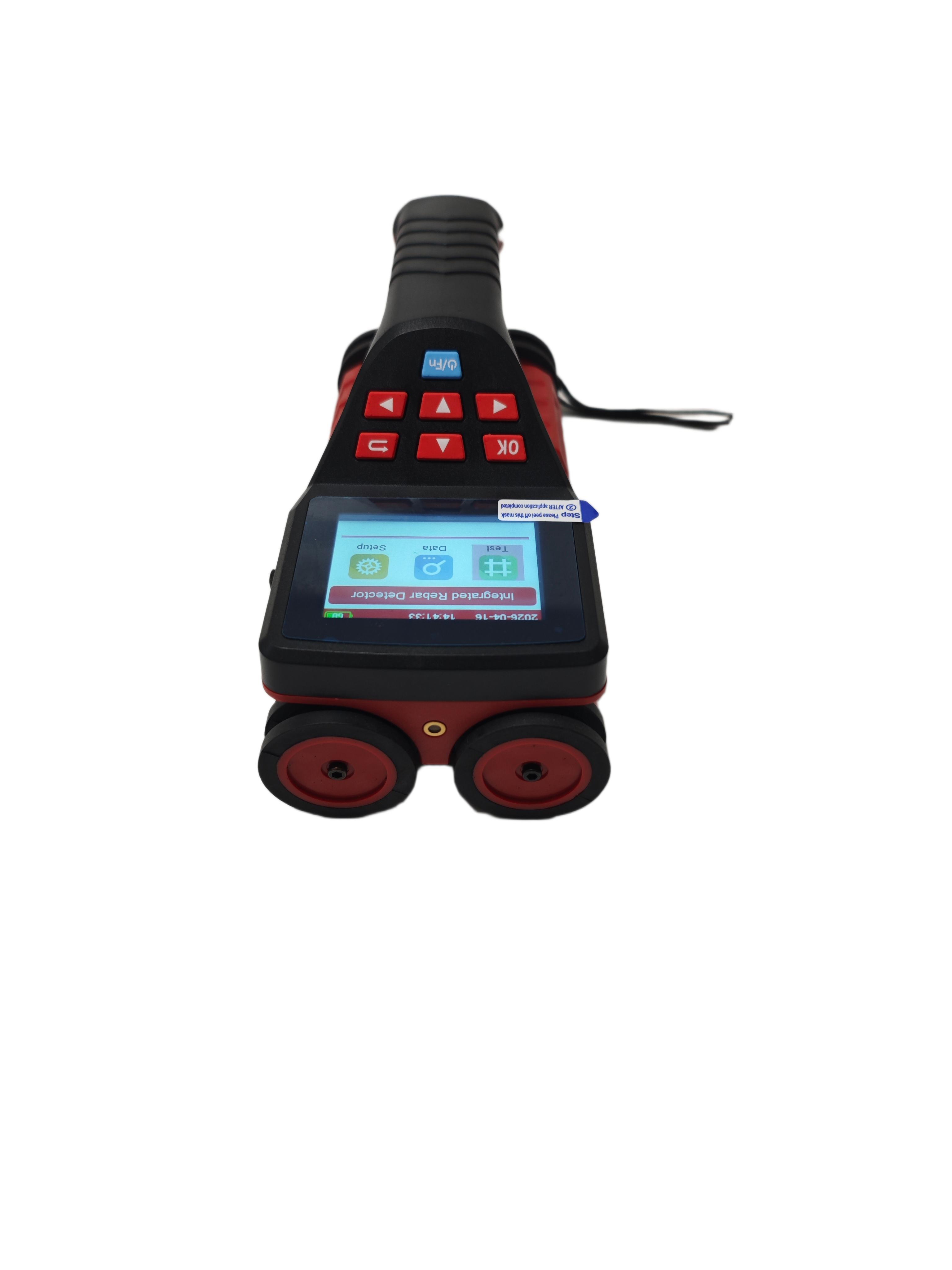

a) Vista desde arriba:

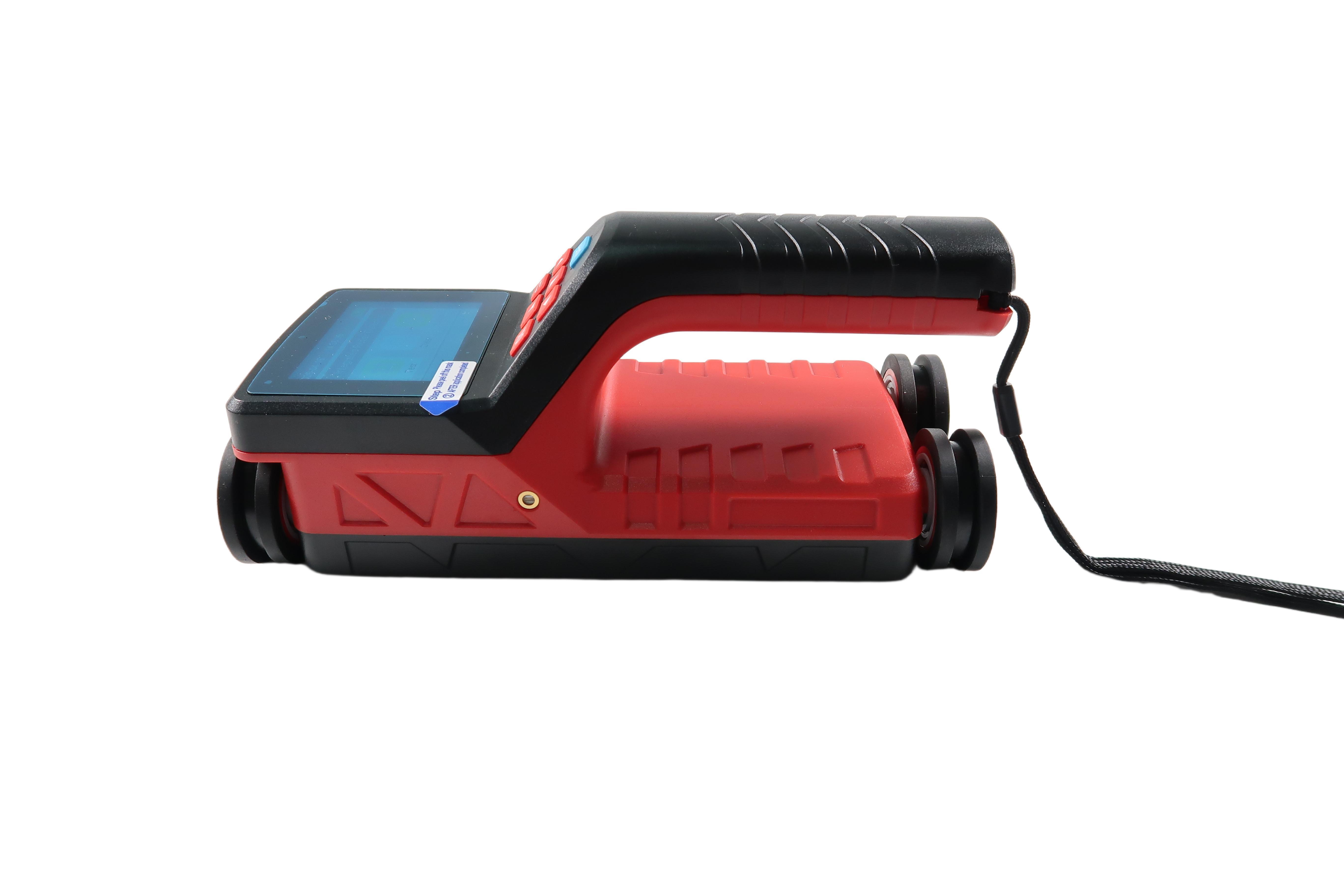

b) Vista de la izquierda:

c) Vista hacia la derecha:

d) Vista desde abajo
Figura 2.1 Diagrama esquemático de apariencia del huésped

1.1 Introducción

El detector de rebar integrado TMRS-710 se utiliza principalmente para detectar la posición interna del refuerzo, el grosor de la capa protectora, el espaciamiento del refuerzo y el diámetro de la barra de refuerzo.Puede dibujar con precisión el mapa de distribución de toda la barra de refuerzo, para proporcionar datos de ensayo con alta precisión y alta velocidad; la estructura integrada del receptor y la bobina del sensor, lo que lo hace conveniente y rápido para el transporte y el funcionamiento en el campo;Se caracteriza en el diseño de la estructura de la bobina, velocidad más rápida, mayor precisión, mayor resolución.

1.2 Funciones

1.2.1 Funciones principales

1. Medir con precisión el grosor de la capa protectora de barras de refuerzo;

2. Localizar la posición, la tendencia y la distribución de las barras de acero;

3. Medir la capa protectora de la barra de acero y estimar el diámetro de la barra de acero;

4Almacenamiento, visualización y transmisión de datos de detección.

1.2.2 Funciones especiales

1El modo de detección es intuitivo, preciso, muestra con precisión la posición de la barra de acero, el espaciamiento, el espesor de la capa protectora en la misma pantalla;

2.La medición del grosor se realiza completamente. Durante el proceso de medición, las páginas se pueden girar hacia adelante y hacia atrás, los datos y los gráficos se pueden ver, y los datos de prueba se pueden eliminar en cualquier momento.

3. Máquina de entrega única, diseño de operación y método de posicionamiento de las cuatro ruedas, equipada con neumáticos resistentes al desgaste de alta resistencia, fáciles de proteger contra el desgaste del detector;

4El software de análisis puede producir una vista de plano bidimensional y una vista tridimensional en 3D.

5El modo de detección JGJ realiza 1-6 ensayos repetidos de una sola barra de acero y calcula automáticamente el valor medio.

1.2.3 Principales características

1. 2,8 pulgadas de alta resolución de color pantalla LCD (320 x 240 píxeles), ya sea en interiores o exteriores, cualquier situación puede ser claramente visible datos de detección;

2Diseño de estructura de múltiples bobinas, más rápido, mayor precisión, mayor resolución;

3. Usando la transmisión de datos de modo USB y la carga, puede subir rápidamente los datos almacenados en el ordenador a través del USB.

4. Con la batería de litio de alta capacidad incorporada, el consumo de energía es bajo, en el caso de que la batería esté llena el tiempo de espera es de aproximadamente 16 horas;

5. Modo de gestión de datos en el almacenamiento de datos, vista, borrar y otras funciones, puede almacenar alrededor de doscientos mil datos de punto de medición de barras de refuerzo;

6El problema del refuerzo de las fugas de barras de acero se resuelve mediante el uso de una potencia de resolución de tendones súper densos;

7. Seleccionar la configuración Bloque de prueba estándar que se puede configurar con un diseño especial y único;

8. Utilizando el diseño integrado de la bobina del sensor y del receptor, tamaño compacto, peso ligero, fácil de transportar;

9. Barras de acero adyacentes posición intermedia en tiempo real de juicio, indicando la luz de aviso, puede evitar alrededor de la barra de acero, fácil perforación de núcleo;

10. La bolsa de instrumentos es a prueba de golpes, tiene un revestimiento protector en el interior y está equipada con una cubierta impermeable para facilitar su transporte;

11Equipado con software de detección de barras de acero medianas y grandes, es conveniente para el análisis profesional de datos, procesamiento de datos y generación de informes completos en PC.

1.3 Hoja técnica

1.4 Interfaz de medición

Detector de rebar integrado El modo de medición se muestra en las figuras 1 y 2

(1) Modelo de espesor

(2)Interfaz de medición JGJ

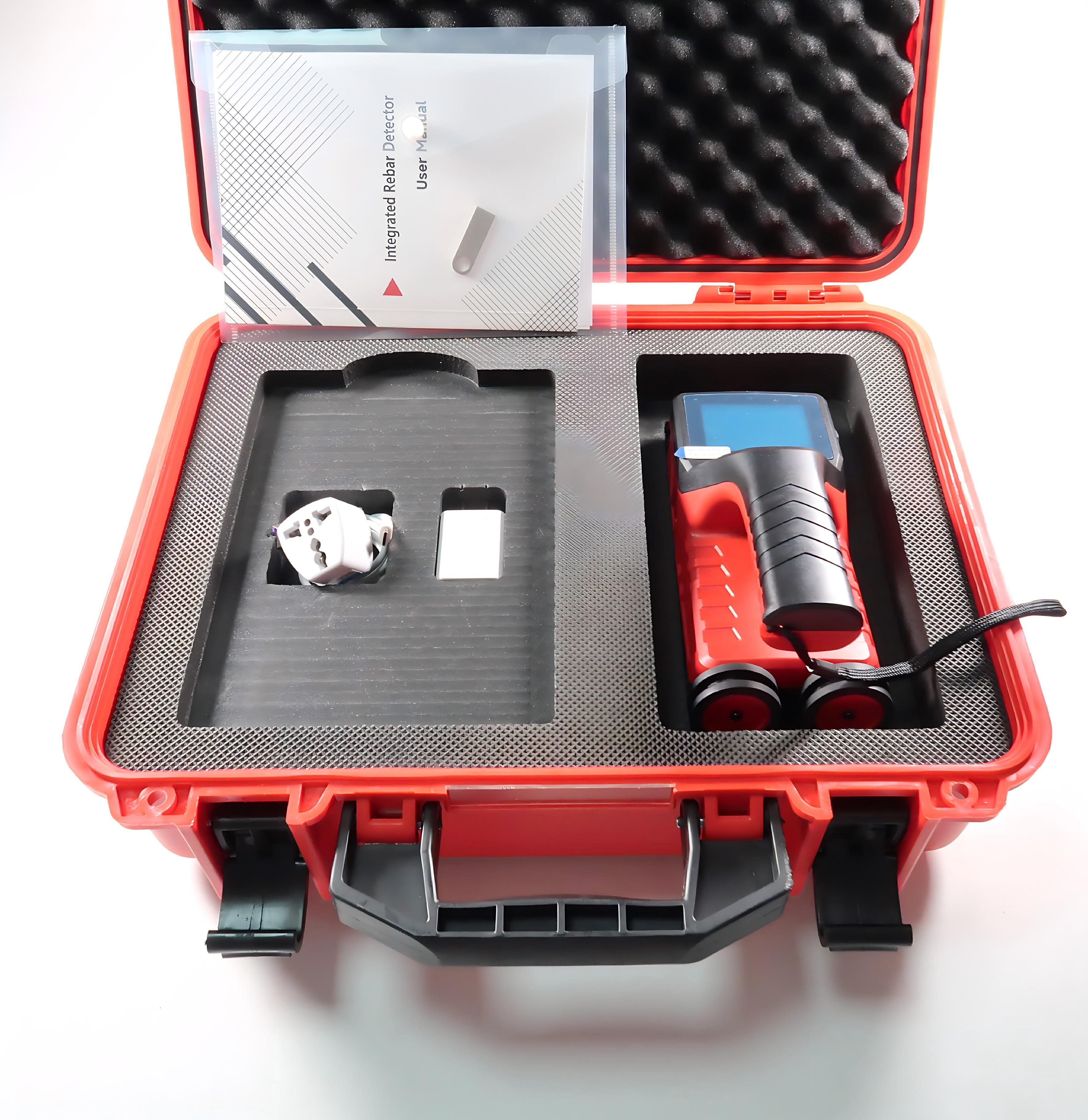

1.5 Configuración estándar
