Detectando la posición del refuerzo interno con precisión medida Detector de barras de refuerzo integrado

Escáner Integrado de Barras de Refuerzo TMRS-710

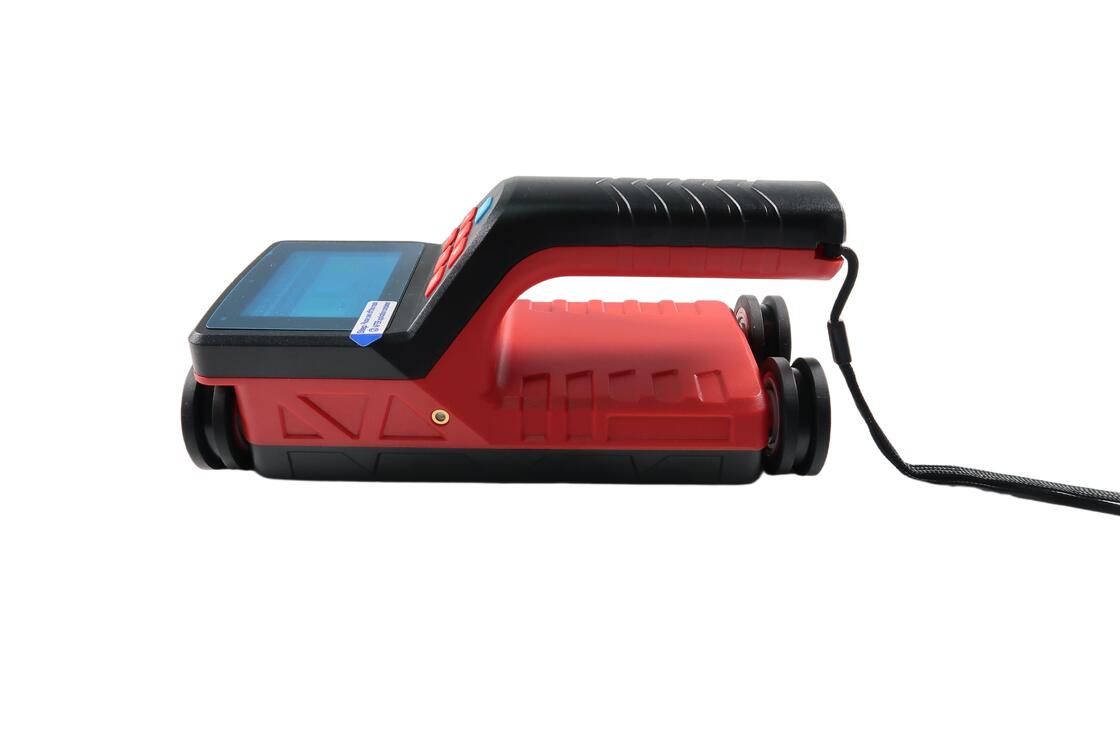

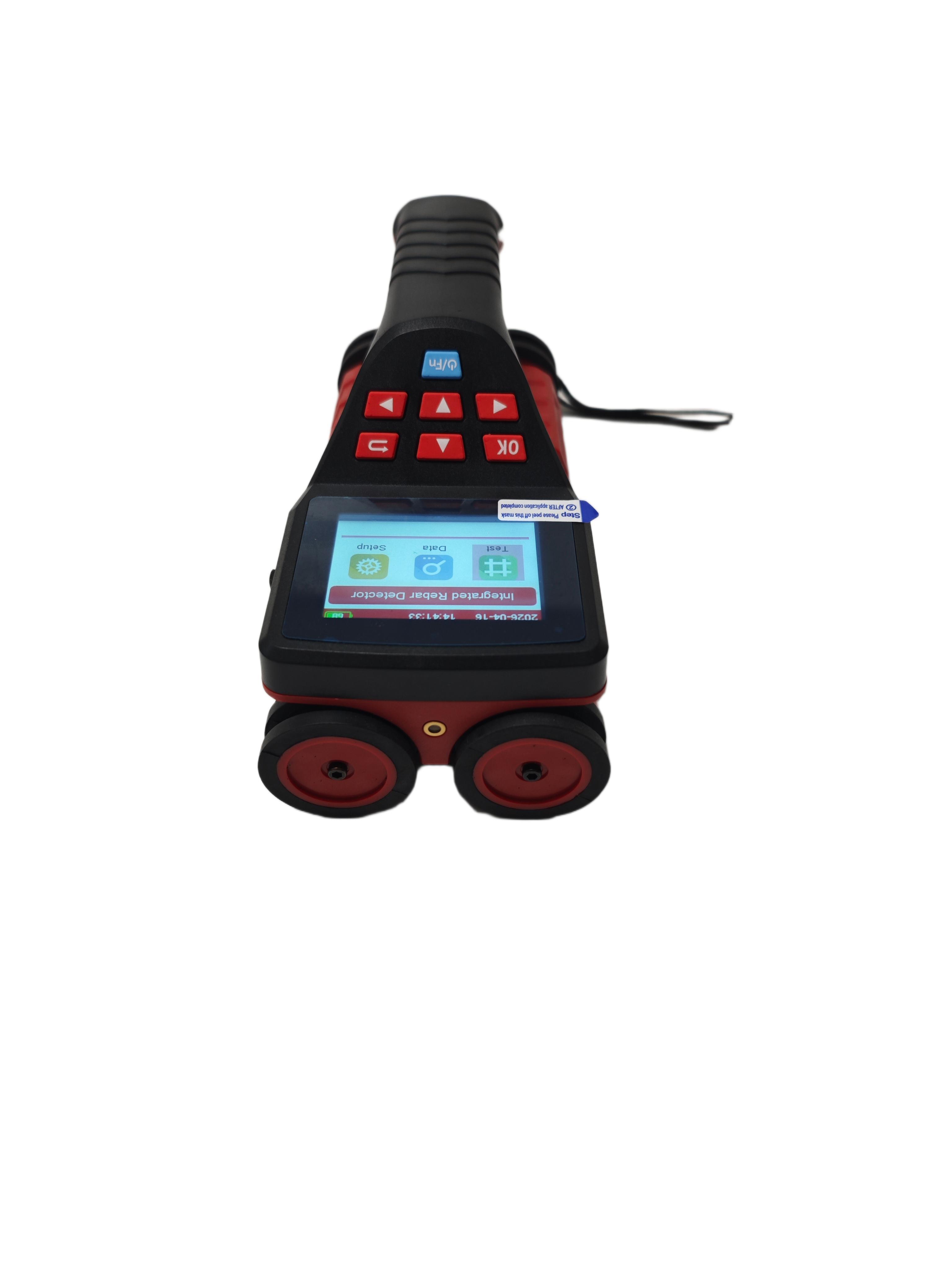

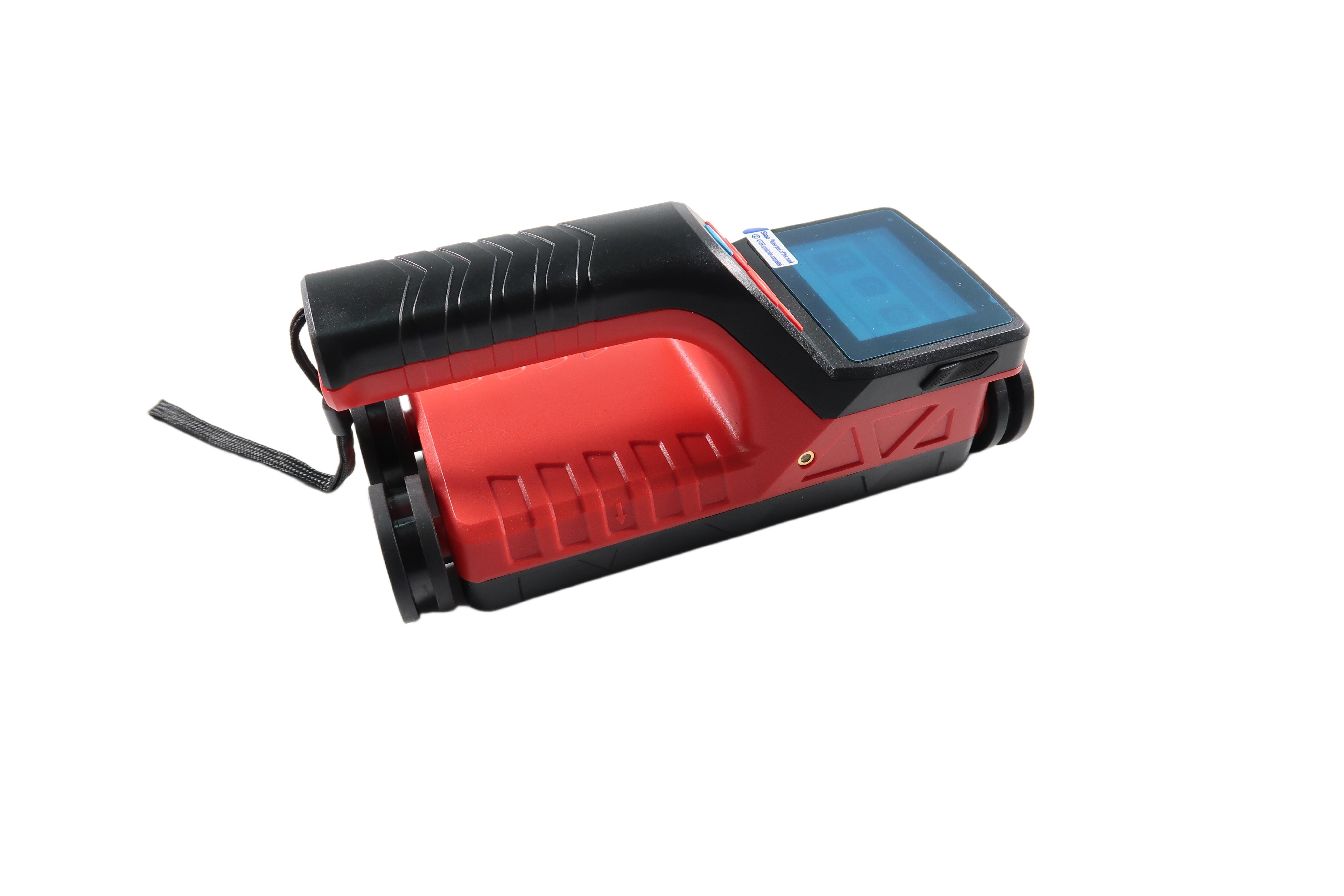

Apariencia del detector integrado de barras de refuerzo TMRS-710:

a) Vista superior:

b) Vista izquierda:

c) Vista derecha:

d) Vista inferior
Figura 2.1 Diagrama esquemático de la apariencia del host

1.1 Introducción

Los detectores integrados de barras de refuerzo TMRS-710 se utilizan principalmente para detectar la posición interna del refuerzo, el espesor de la capa protectora, el espaciado y el diámetro de las barras de refuerzo. Puede dibujar con precisión el mapa de distribución de toda la barra de refuerzo, para proporcionar datos de prueba con alta precisión y alta velocidad; la estructura integrada del host y la bobina del sensor, lo que lo hace conveniente y rápido al transportar y operar en campo; Se caracteriza por el diseño de la estructura de la bobina, mayor velocidad, mayor precisión, mayor resolución.

1.2 Funciones

1.2.1 Funciones Principales

1. Medir con precisión el espesor de la capa protectora de la barra de refuerzo;

2. Localizar la posición, tendencia y distribución de las barras de acero;

3. Medir la capa protectora de la barra de acero y estimar el diámetro de la barra de acero;

4. Almacenamiento, visualización y transmisión de datos de detección.

1.2.2 Funciones Especiales

1. El modo de detección es intuitivo, preciso, visualización precisa de la posición de la barra de acero, espaciado, espesor de la capa protectora en la misma pantalla;

2. La medición del espesor se realiza completamente. Durante el proceso de medición, se pueden pasar páginas hacia adelante y hacia atrás, se pueden ver datos y gráficos, y los datos de prueba se pueden eliminar en cualquier momento.

3. Máquina de una sola mano, diseño de operación y método de posicionamiento de cuatro ruedas, equipado con neumáticos resistentes al desgaste de alta resistencia, fácil de proteger el desgaste del detector;

4. El software de análisis puede producir vistas de planta bidimensionales y vistas tridimensionales 3D.

5. El modo de detección JGJ realiza 1-6 pruebas repetidas de una sola barra de acero y calcula automáticamente el valor promedio.

1.2.3 Características Principales

1. Pantalla LCD a color de alta resolución de 2.8 pulgadas (320 x 240 píxeles), ya sea en interiores o exteriores, cualquier situación puede mostrar claramente los datos de detección;

2. Diseño de estructura multicoil, más rápido, mayor precisión, mayor resolución;

3. Uso de transmisión de datos y carga en modo USB, puede cargar rápidamente los datos almacenados a la computadora a través de USB.

4. Con batería de litio de alta capacidad incorporada, el consumo de energía es bajo, en caso de que la batería esté llena, el tiempo de espera es de aproximadamente 16 horas;

5. Modo de gestión de datos en el almacenamiento de datos, visualización, eliminación y otras funciones, puede almacenar aproximadamente doscientos mil datos de puntos de medición de barras de refuerzo;

6. El problema de la fuga de barras de refuerzo se resuelve utilizando una potencia de resolución de tendones súper densa;

7. Seleccione el bloque de prueba estándar de configuración que se puede configurar con un diseño especial y único;

8. Utilizando el diseño integrado del host y la bobina del sensor, tamaño compacto, peso ligero, fácil de transportar;

9. Juicio en tiempo real de la posición intermedia de la barra de acero adyacente, indicación de luz de aviso, puede evitar alrededor de la barra de acero, fácil perforación y núcleo;

10. La bolsa del instrumento es a prueba de golpes, tiene un forro protector en el interior y está equipada con una cubierta impermeable para facilitar su transporte;

11. Equipado con software de detección de barras de refuerzo medianas y grandes, es conveniente para el análisis profesional de datos, procesamiento de datos y generación de informes completos en PC.

1.3 Hoja técnica

1.4 Interfaz de medición

El detector integrado de barras de refuerzo El modo de medición se muestra en la Figura 1 y 2

(1) Modelo de espesor

(2) Interfaz de medición JGJ

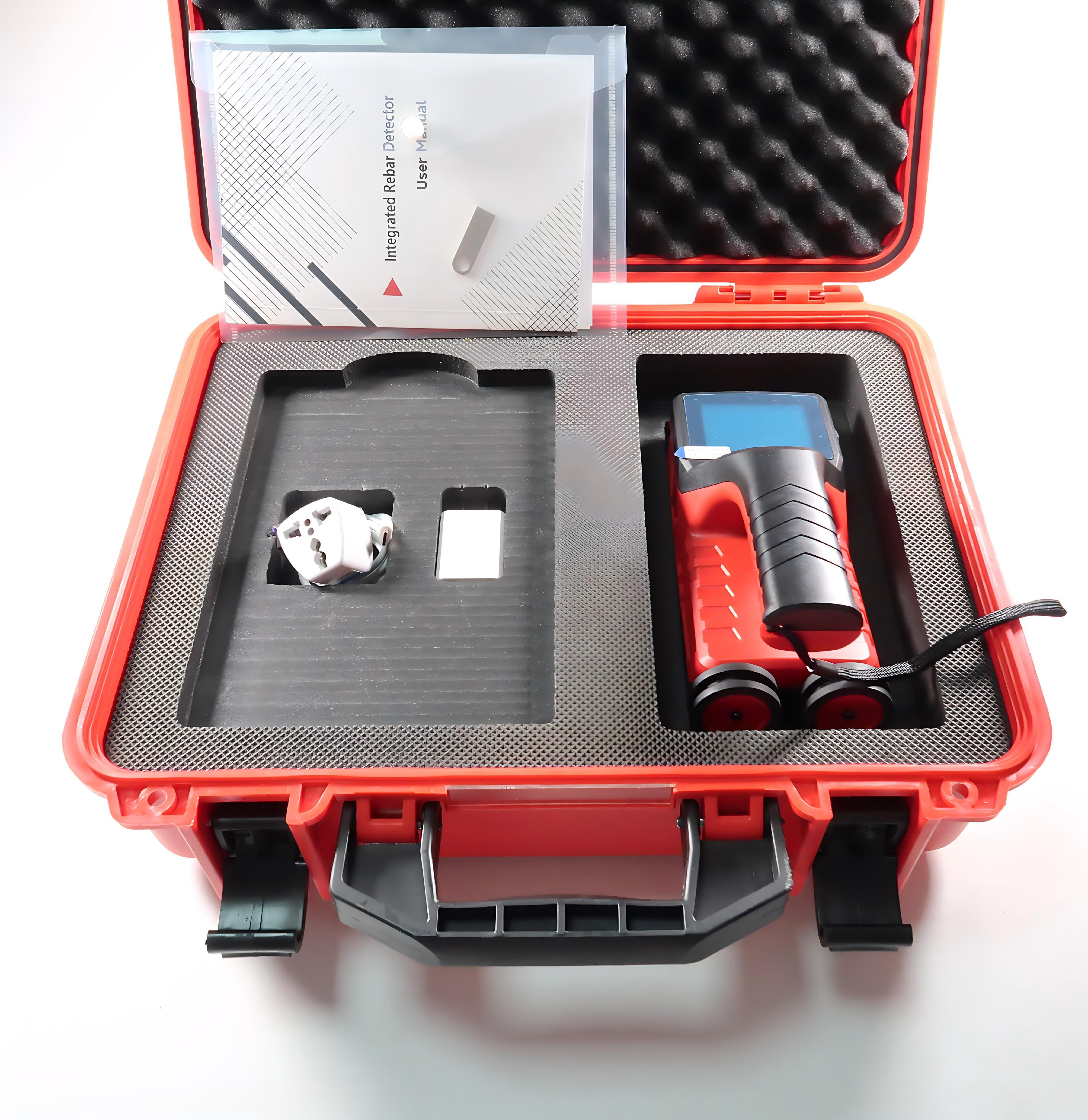

1.5 Configuración estándar
