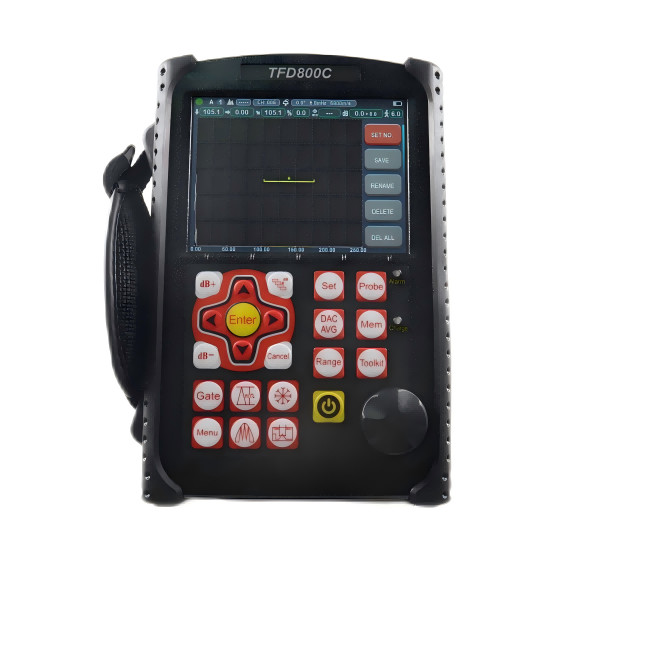

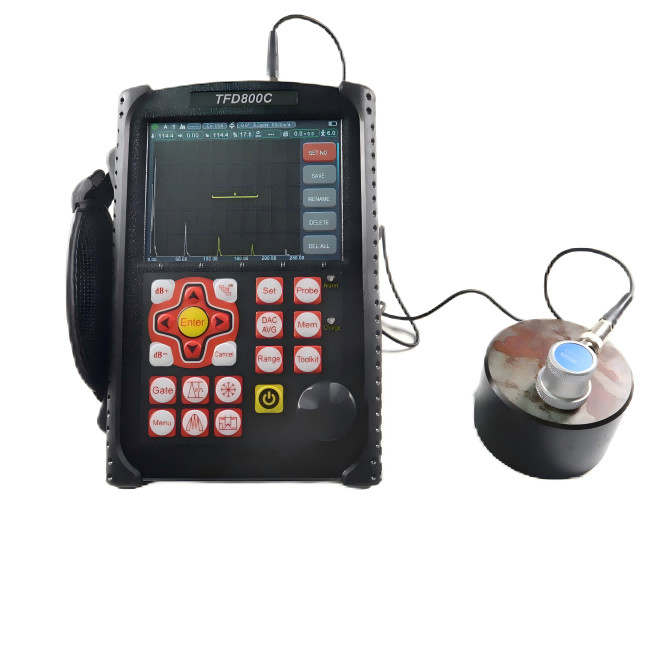

Detector de fallas por ultrasonido TFD800C Plus

Detector de fallas por ultrasonido TFD800C PLUS

★Diálogo interactivo fácil de usar ayuda a operaciones como la calibración, haciendo cuLas empresas de transporte de mercancías, etc.

El nombre de la empresa:Todas las herramientas que necesitas: DAC, AVG, AWS,Diagrama de soldadura,y así sucesivamente

El nombre de la empresa:Frecuencia de repetición del pulso:1Las demás2Ajuste de precisión de 000 Hz, escaneo de alta velocidad, no se pierda.

El nombre de la empresa:Alta relación señal/ruido, eco claro y estable, diseño anti-ruido, perfecto para condiciones de trabajo difíciles.

El nombre de la empresa:10- dígito AD, el muestreo de alta velocidad conduce a un mejor diagrama de eco con todos los detalles.

El nombre de la empresa:Display de colores claros y útil que facilita mucho la operación.

El nombre de la empresa:Almacenamiento de datos USB ilimitado.,PDF informaciones de salida.

Especificaciones

• Alcance: 0 a 10000 mm, a velocidad de acero
• Velocidad del material: 1000 ∼ 10000 m/s
• Frecuencia de repetición del pulso:10-2000Hz
• Rango dinámico: ≥ 38 dB
• Linealidad: Horizontal: +/- 0,2% FSW, vertical: 0,25% FSH, exactitud del amplificador +/- 1 dB.
• Potencia de resolución: > 40 dB (5P14)
• Los residuos de sensibilidad: > 65 dB
• Rechazo (suprimción): 0 a 80% de la altura de la pantalla completa
• 500 configuración de independencia, cualquier criterio se puede introducir libremente, podemos trabajar en la escena sin bloque de prueba;
• Gran memoria de 1000 A gráfico
• Modo de ensayo: eco de pulso, doble elemento y transmisión
• Tipos de sondas: recta única, ángulo único, recta de longitud, longitud de longitud, a través, arrastrándose, superficie
• Monitores de puertas: dos puertas independientes controlables en todo el rango de barrido
• Unidad: pulgada o milímetro
• Requisitos de energía: corriente alterna de 100-240 VAC, 50-60 Hz
• Retardo de visualización: -20 a 3400 μs
• Retraso de la sonda / Desfase cero: 0 a 99,99 μs
• Batería interna recargable de iones de litio de 7,2 V a 5600 mAh
• 10 horas de tiempo de funcionamiento nominal en función del brillo de la pantalla
• Tiempo típico de recarga de 4 horas
• H×W×D(mm):240×170×38 (mm)
• Peso:1.0kg
• Temperatura de funcionamiento: -10 °C a 50 °C
• Temperatura de almacenamiento: -30°C a 50°C
• Energía de pulso: 200V, 300V, 400V, 500V seleccionables
• Corrección: media onda positiva, media onda negativa, onda completa, sistema de RF
• Monitores de puertas: dos puertas independientes controlables en todo el rango de barrido
• Sensitividad: 110 dB máximo en resolución 0 seleccionable.1, 1.0, 2.0, 6,0 dB.
• Conexiones del transductor: BNC o LEMO

Es divertido.Las acciones

• Display automático de localización precisa del fallo ((Profundidad d,nivel p,distancia s,amplitud,sz dB,ф).
• Dimensionamiento de defectos: dimensionamiento automático de defectos mediante AVG/AVG o DAC, velocidad de notificación de la aceptación o rechazo de defectos.
• Calibración automática del transductor Punto cero, ángulos, borde delantero y velocidad del material.
• Conveniente para hacer y utilizar DAC y AVG para evaluar el eco, la curva se puede modificar y compensar.
• Conectando el disco U, la unidad puede obtener memoria ilimitada, informes PDF y sistema Upadte.
• Diagrama de soldadura.
• Hay 15 estándares de en la unidad.
• AWS D1. ¿Qué quiere decir?1.
• Función de corrección de superficie curvada.
• Función de medición de la altura de la grieta.
• Puerta de aumento:propagación del rango de la puerta sobre todo el ancho de la pantalla.
• Función de ganancia automática.
• Envase: visualización simultánea del escaneo A en vivo a una frecuencia de actualización de 60 Hz y visualización del escaneo A en envolvente.
• Sostener el pico: Compare las formas de onda congeladas del pico con las escáneres A en vivo para interpretar fácilmente los resultados de la prueba.
• Scan Freeze: Display freeze contiene datos de forma de onda y trayectoria de sonido.
• Alerta:Bip y LED.
• Reloj de tiempo real.
• Llenar el eco.
• Marca de captura.
• El eco dentro de la Puerta.

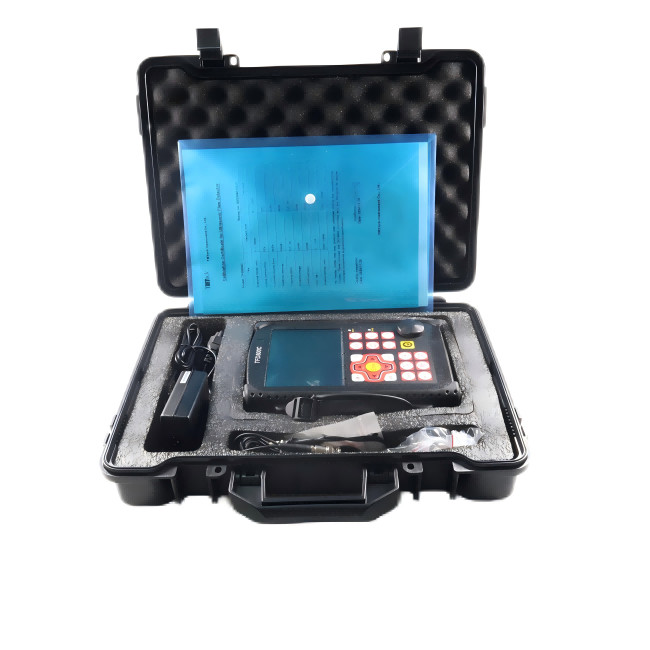

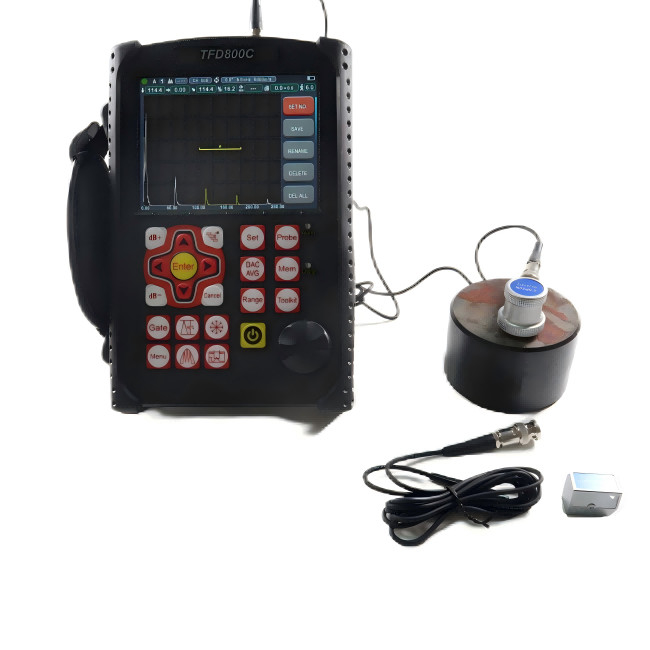

Paquete de instrumentos básicos

• Detector de fallas por ultrasonido portátil
• Transductor de haz recto (4 MHz, Φ10)
• Transductor de haz de ángulo (4 MHz, 8 mm×9 mm, 60°)
• Cable de interconexión para el transductor (Q9-C5, o opcional C9-C5)
• Batería recargable de iones de litio, 8 amperios por hora
• Fuente de alimentación/unidad de carga
• Manual de funcionamiento en inglés
• Software de aplicaciones
• Las demás:
