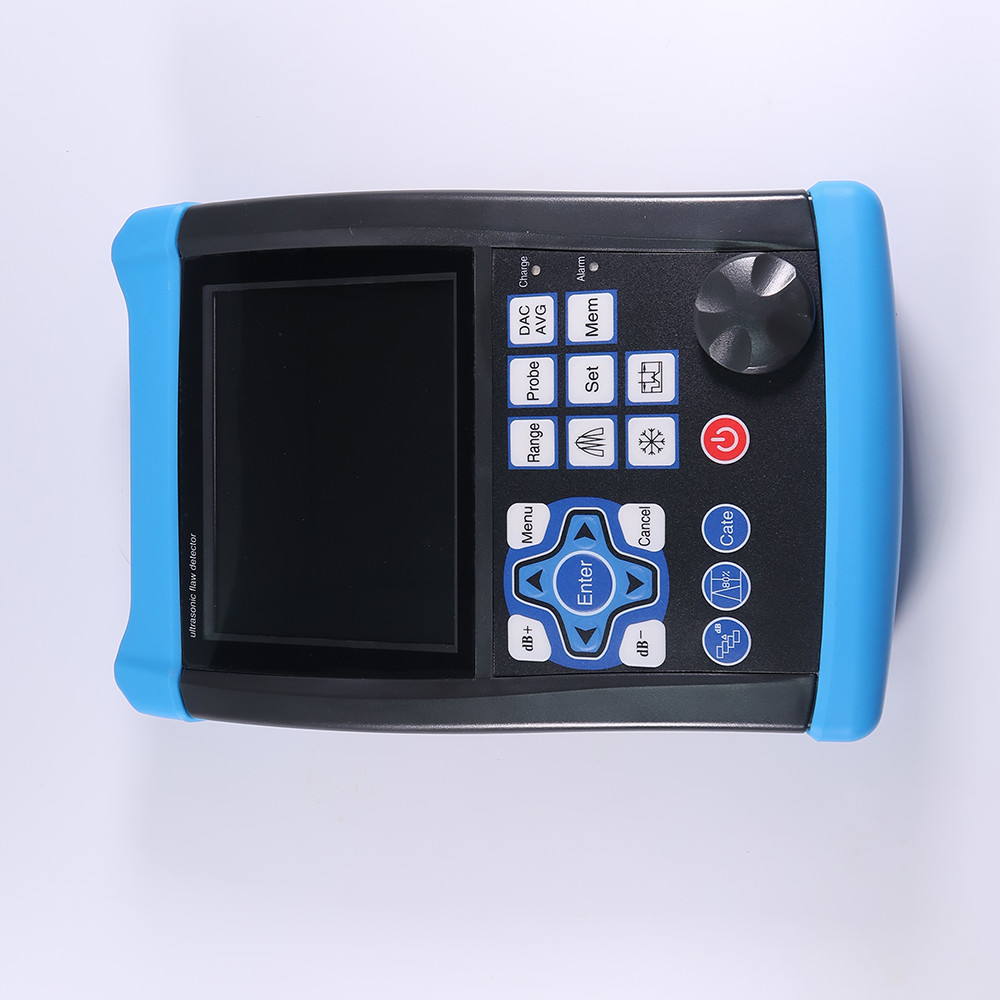

Detector de fallas por ultrasonido TFD810C
El nombre de la empresa:El diálogo interactivo amigable para el usuario ayuda a operaciones como calibración, hacer curvas, etc.
El nombre de la empresa:Todas las herramientas que necesita: DAC, AVG, TCG, color Bscan, AWS, etc.
El nombre de la empresa:Frecuencia de repetición de pulso: 20-3000Hz ajuste preciso, escaneo a alta velocidad, no se pierda.
El nombre de la empresa:Alta relación señal-ruido, eco claro y estable, diseño anti-ruido, perfecto para condiciones de trabajo difíciles.
El nombre de la empresa:AD de 12 dígitos, muestreo de alta velocidad conduce a un mejor diagrama de eco con todos los detalles.
El nombre de la empresa:Display de colores claros y útil que facilita mucho la operación.
El nombre de la empresa:Grabación de video de detección de fallas en tiempo real de alta velocidad.
El nombre de la empresa:Conexión de dientes azules a un dispositivo móvil para generar e imprimir informes de detección en el sitio.
El nombre de la empresa:Estándar IP65, caja de gel de aleación + silicona, a prueba de agua y polvo, sólida y duradera para siempre.
El nombre de la empresa:La batería dura 15 horas con una sola carga. Cada batería tiene su propio control de carga por lo que con dos baterías puede funcionar las 24 horas.
Especificaciones
Rango: 0-15000 mm, a velocidad de acero
Velocidad del material: 100 ∼ 20 000 m/s
Frecuencia de repetición del pulso:20-3000Hz
Rango dinámico: ≥ 38 dB
Linealidad: Horizontal: +/- 0,2% FSW, Vertical: 0,25% FSH, exactitud del amplificador +/- 1 dB.
Potencia de resolución: > 40 dB (5P14)
Los residuos de sensibilidad: > 66 dB
Rechazo (suprimción): 0 a 80% de la altura de la pantalla completa
500 configuración de independencia, cualquier criterio se puede introducir libremente, podemos trabajar en la escena sin bloque de prueba;
Gran memoria de 1000 A gráfico
Modo de ensayo: eco de pulso, doble elemento y transmisión
Tipos de sondas: recta única, ángulo único, recta de longitud, longitud de longitud, a través, arrastrándose, superficie
Monitores de puertas: dos puertas independientes controlables en todo el rango de barrido
Unidad: pulgada o milímetro
Requisitos de energía: corriente alterna de 100-240 VAC, 50-60 Hz
Retardo de visualización: -20 a 3400 μs
Retraso de la sonda / Desfase cero: 0 a 99,99 μs

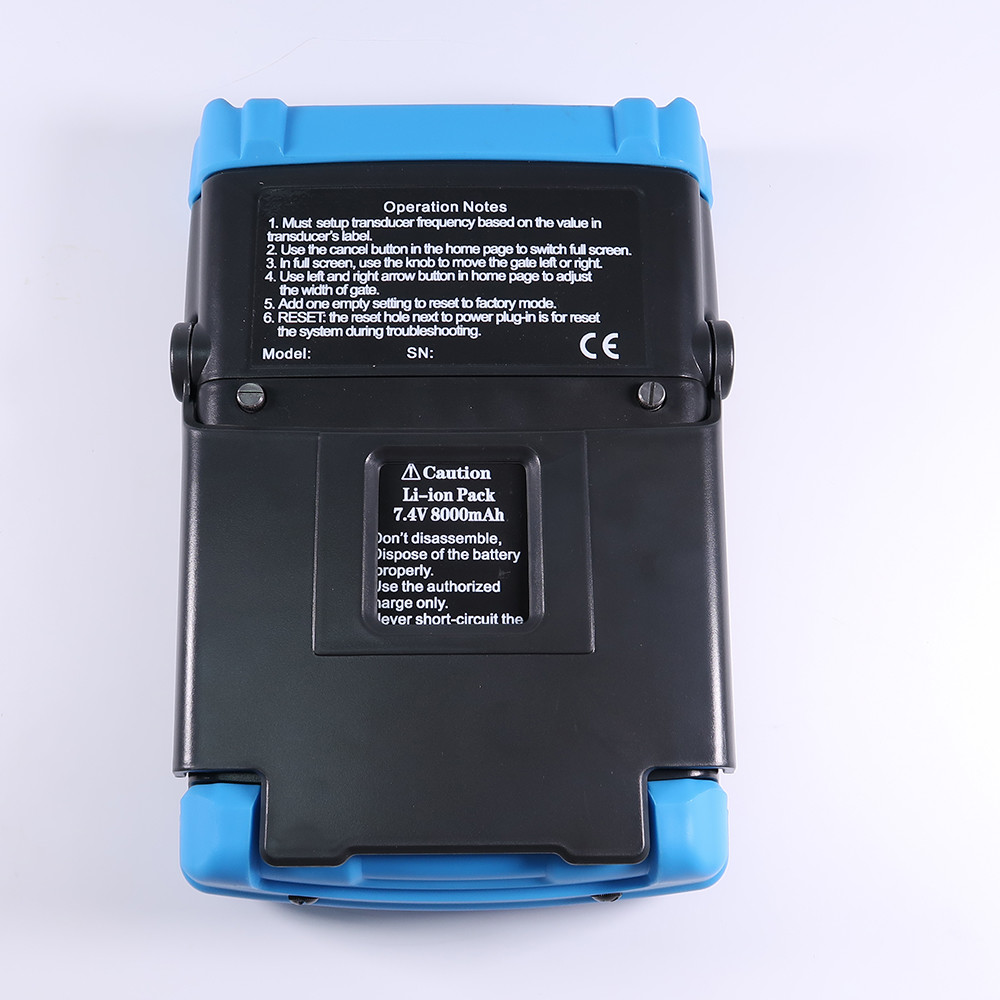

Batería interna recargable de iones de litio de 7,2 V a 8000 mAh
15 horas de tiempo de funcionamiento nominal en función del brillo de la pantalla
Tiempo típico de recarga de 4 horas
H×W×D(mm):260×175×60 (mm)
Peso:1.2 kg
Temperatura de funcionamiento: -10 °C a 50 °C
Temperatura de almacenamiento: -30°C a 50°C
Energía de pulso: 200V, 300V, 400V, 500V seleccionables
Corrección: media onda positiva, media onda negativa, onda completa, sistema de RF
Ancho de banda (pasaje de banda del amplificador): de 0,2 a 35 MHz
Monitores de puertas: dos puertas independientes controlables en todo el rango de barrido
Sensitividad: 120 dB máximo en resolución 0 seleccionable.1, 1.0, 2.0, 6,0 dB.
Conexiones del transductor: BNC o LEMO
Funciones
Display automático de localización precisa del fallo ((Profundidad d,nivel p,distancia s,amplitud,sz dB,ф).
Dimensionamiento de defectos: dimensionamiento automático de defectos mediante AVG/AVG o DAC, velocidad de notificación de la aceptación o rechazo de defectos.
Calibración automática del transductor Punto cero, ángulos, borde delantero y velocidad del material.
Conveniente para hacer y utilizar DAC y AVG para evaluar el eco, la curva se puede modificar y compensar.
Conectando el disco U, la unidad puede obtener memoria ilimitada.
Automatizado hacer video del proceso de prueba y reproducción; el uso de uppan, la duración del video es ilimitada.
Escaneo de color B.
Hay 15 estándares de en la unidad.
Conexión de dientes azules a un dispositivo móvil para generar e imprimir informes de detección en el sitio. AWS D1.1.
Función de corrección de superficie curvada.
Función de medición de la altura de la grieta.
Puerta de aumento:propagación del rango de la puerta sobre todo el ancho de la pantalla.
Función de ganancia automática.
Envase: visualización simultánea de la exploración A en vivo a una frecuencia de actualización de 60 Hz y de la exploración A en envolvente.
muestra.
Sostener el pico: Compare las formas de onda congeladas del pico con las escáneres A en vivo para interpretar fácilmente los resultados de la prueba.
Scan Freeze: Display freeze contiene datos de forma de onda y trayectoria de sonido.
Alerta:Bip y LED.
Reloj de tiempo real.
Llenar el eco.
Marca de captura.
El eco dentro de la Puerta.

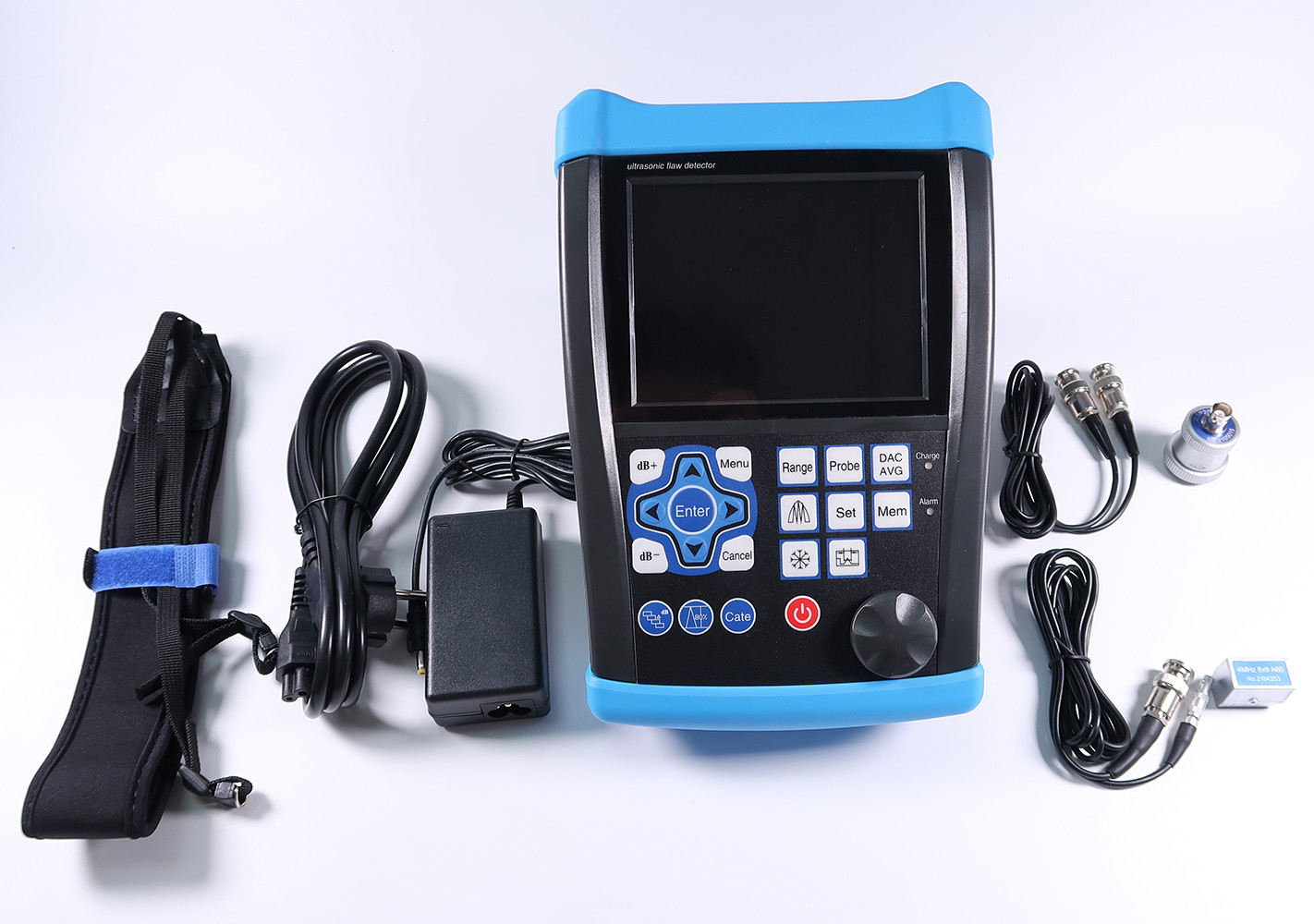

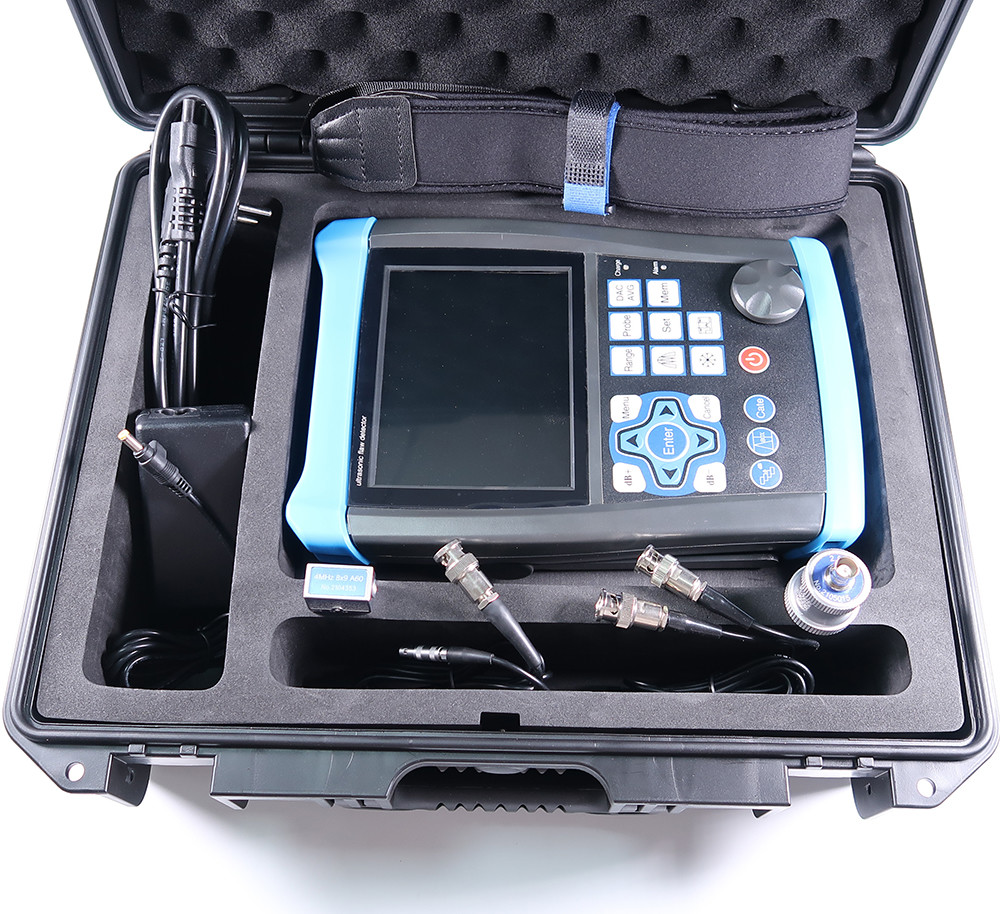

Paquete de instrumentos básicos
Detector de fallas por ultrasonido portátil
Transductor de haz recto (4 MHz, Φ10)
Transductor de haz de ángulo (4 MHz, 8 mm × 9 mm, 60°)
Cable de interconexión para el transductor (Q9-C5, o opcional C9-C5)
Batería recargable de iones de litio, 8 amperios por hora
Fuente de alimentación/unidad de carga
Manual de funcionamiento en inglés
Software de aplicaciones
