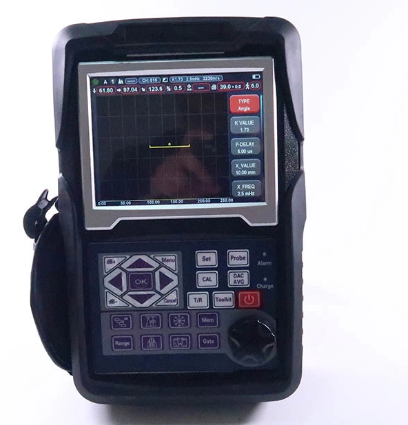

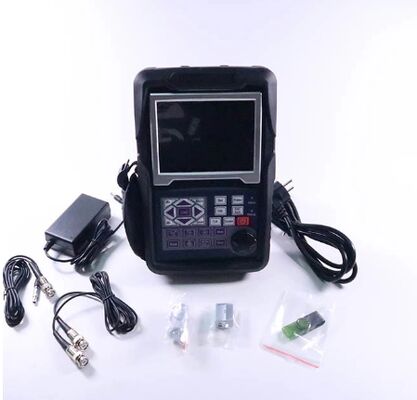

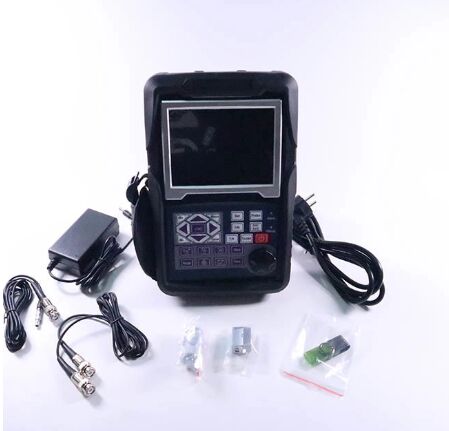

IP65 Estándar 0-10000 mm Diálogo amigable Detector de fallas por ultrasonido interactivo TFD806C



Especificaciones
Rango: 0-10000 mm, a velocidad del acero
Velocidad del material: 100～20000 m/s
Frecuencia de repetición de pulso: 10-2000 Hz
Rango dinámico: ≥38dB
Linealidad: Horizontal: +/-0.2%, Vertical: 2.0% (Horizontal: +/-0.2% FSW Vertical: 0.25% FSH)
Potencia de resolución: >40dB (5P14)
Sensibilidad de salida: >68dB
Rechazo (supresión): 0 a 80% de la altura total de la pantalla
500 configuraciones independientes, cualquier criterio se puede ingresar libremente, podemos trabajar en el sitio sin bloque de prueba;
Gran memoria de 1000 gráficos A
Modos de prueba: Pulso eco, elemento dual y transmisión directa
Tipos de sondas: Recta simple, Angular simple, Doble recta, Doble angular, Transmisión directa, Deslizante, Superficial
Monitores de puerta: Dos puertas independientes controlables en todo el rango de barrido
Unidades: Pulgadas o milímetros
Requisitos de alimentación: Red eléctrica 100-240 VCA, 50-60 Hz
Retraso de visualización: -20 a 3400 µs
Retraso de sonda/Desfase cero: 0 a 99.99 µs
Paquete de batería de iones de litio recargable interna con clasificación de 7.2 V a 8000 mAh
15 horas de tiempo de operación nominal dependiendo del brillo de la pantalla
4 horas de tiempo de recarga típico
A x An x Pr (mm): 250 x 165 x 55 (mm)
Peso: 1.2 kg
Temperatura de operación: -10℃ a 50℃
Temperatura de almacenamiento: -30℃ a 50℃
Energía del pulso: 70V, 100V, 200V, 300V, 400V, 500V seleccionable
Rectificación: Media onda positiva, media onda negativa, onda completa, sistema RF
Ancho de banda (filtro paso banda amplificador): 0.2 a 25 MHz
Monitores de puerta: Dos puertas independientes controlables en todo el rango de barrido
Sensibilidad: 120 dB máx. en resolución seleccionable 0.1, 1.0, 2.0, 6.0 dB.
Conexiones del transductor: BNC o LEMO



Funciones

Ubicación precisa automática de fallas (Profundidad d, nivel p, distancia s, amplitud, sz dB, ф).
Medición de fallas: Medición automática de fallas usando AVG o DAC/TCG, acelera la generación de informes de aceptación o rechazo de defectos.
Calibración automática del punto cero del transductor, ángulos, borde frontal y velocidad del material. (V2 y dos agujeros)
Conveniente para crear y usar DAC/TCG y AVG para evaluar el eco, la curva se puede modificar y compensar.
Conectando U-Disk, la unidad puede obtener memoria ilimitada.
Hay 15 estándares en la unidad.
Conexión Bluetooth a dispositivo móvil para generar e imprimir informes de detección en el sitio. (Opción)
AWS D1.1.
Función de corrección de superficie curva.
Función de medición de altura de grieta.
Puerta de magnificación: expansión del rango de la puerta en todo el ancho de la pantalla.
Función de ganancia automática.
Envolvente: Visualización simultánea de A-scan en vivo a una tasa de actualización de 70 Hz y envolvente de A-scan
visualización.
Retención de pico: Compare formas de onda de pico congeladas con A-scans en vivo para interpretar fácilmente los resultados de la prueba.
Congelación de escaneo: La congelación de pantalla mantiene los datos de la forma de onda y la trayectoria del sonido.
Alarma: Pitido y LED.
Reloj en tiempo real.
Eco de relleno.
Marca de captura.
Color del eco dentro de la puerta.
