Marco de aluminio ligero con longitud personalizable TE-04 Codificador

TE-04ENCODER UNIVERSAL TMTECK compatible conEscáner HSMT-Compact

El HSMT-Compact es un escáner codificado manual de un eje. En particular, es ligero y pequeño, y también versátil. Se puede utilizar (con hasta 4 sondas) en placas y para escaneos circunferenciales en tuberías tan pequeñas como tuberías de 4,5 pulgadas de DE.

Descripción general

El HSMT-Compact es un escáner codificado manual de un eje ligero, pequeño y versátil. Se puede utilizar -con hasta cuatro sondas- en placas y para escaneos circunferenciales en tuberías tan pequeñas como de 4 pulgadas de cédula (4,5 pulgadas de DE). La longitud del escáner se puede cambiar y el marco puede extenderse fuera del límite de las ruedas, proporcionando una configuración que se adapta bien a lugares de difícil acceso, como soldaduras de tuberías a componentes.

El HSMT-Compact completa la familia HSMT. Mientras que el HSMT-Flex y el HSMT-X03 están diseñados para la inspección de soldaduras de construcción, el HSMT-Compact está diseñado para la inspección de soldaduras de mantenimiento.

El kit HSMT-Compact incluye:

• Marco del escáner con asas
• Barras de marco adicionales: 400 mm (16 pulgadas) y 600 mm (24 pulgadas)
• Cuatro ruedas magnéticas cubiertas de plástico
• Codificador de rueda impermeable con resorte

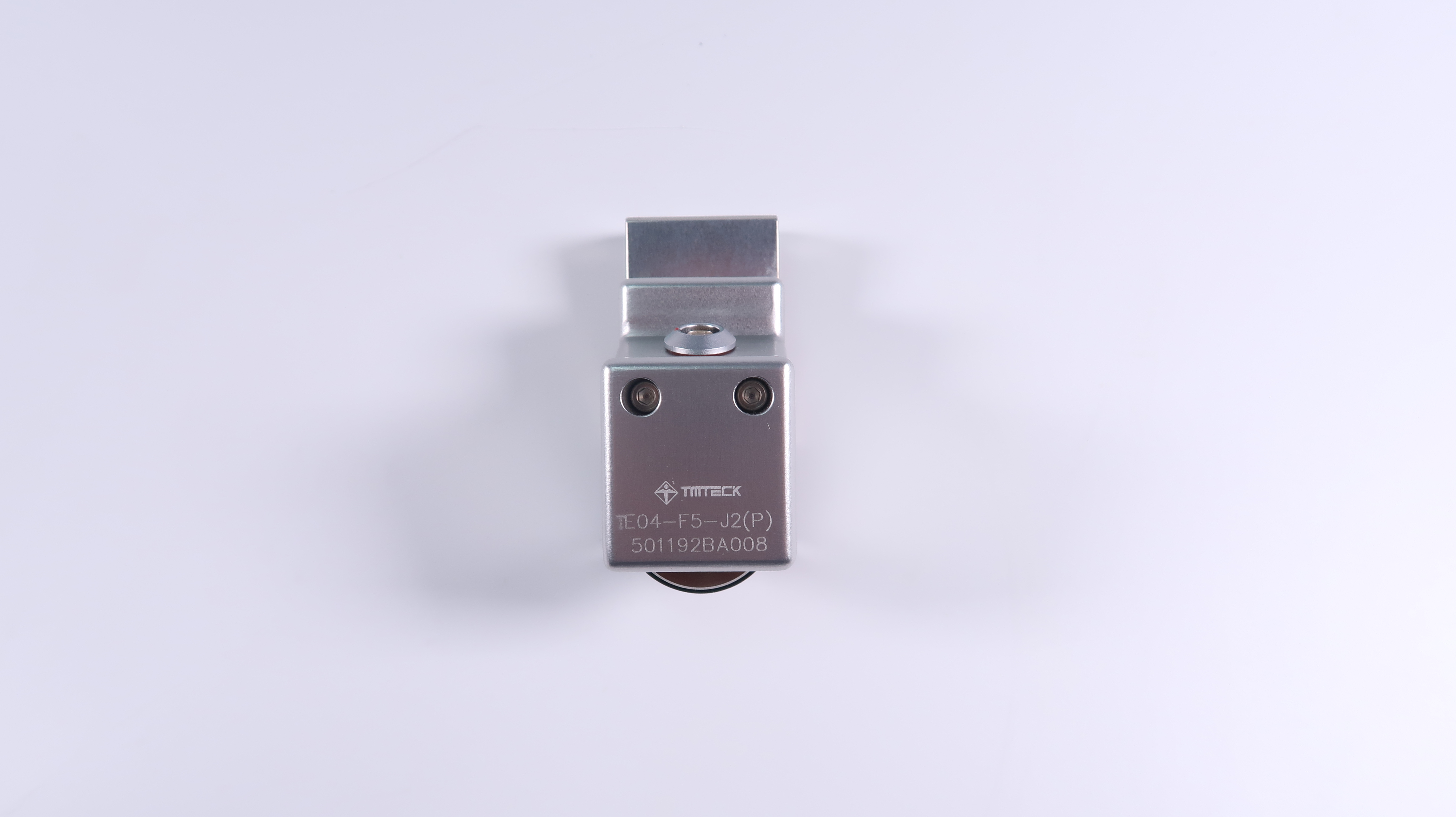

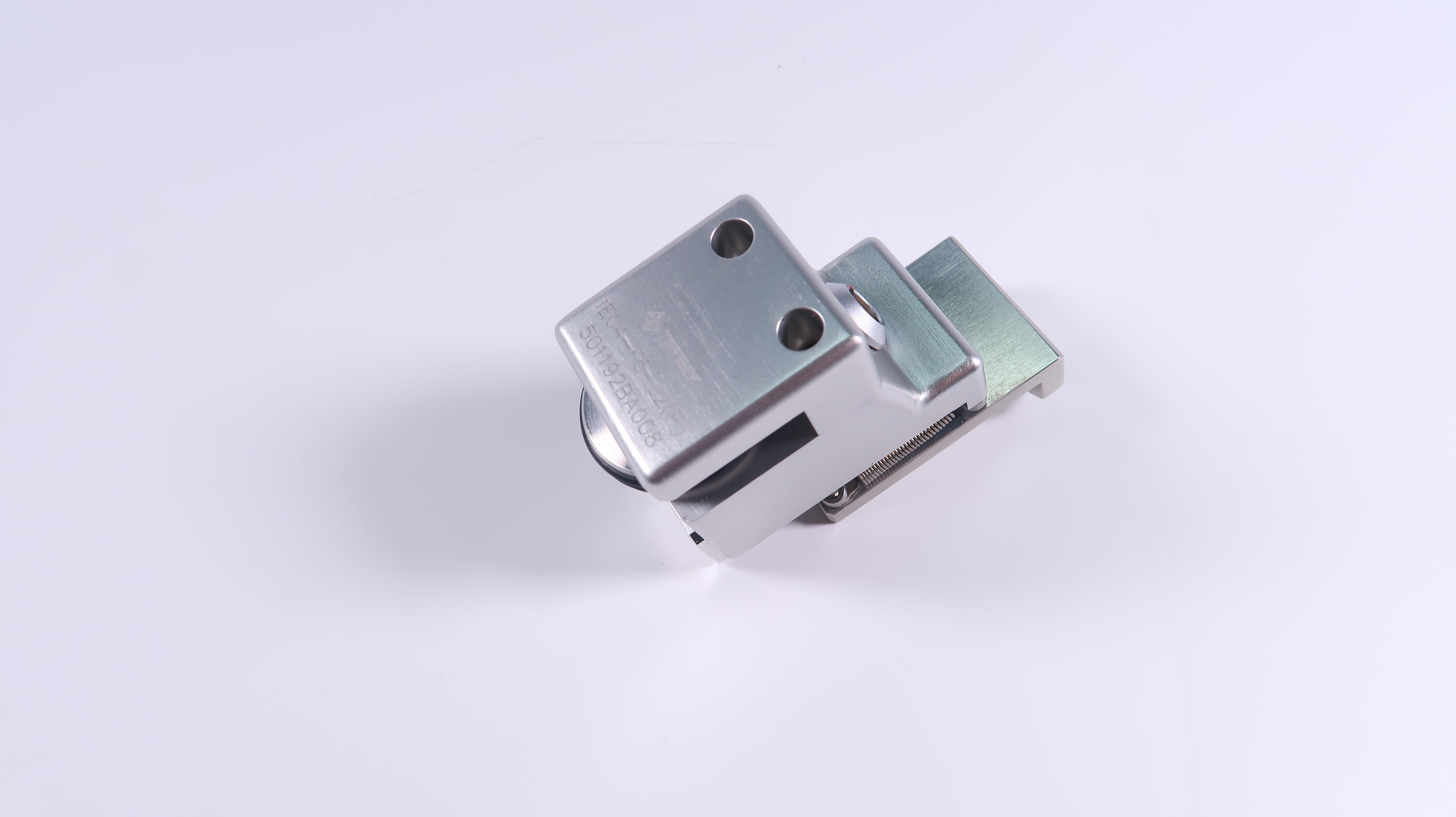

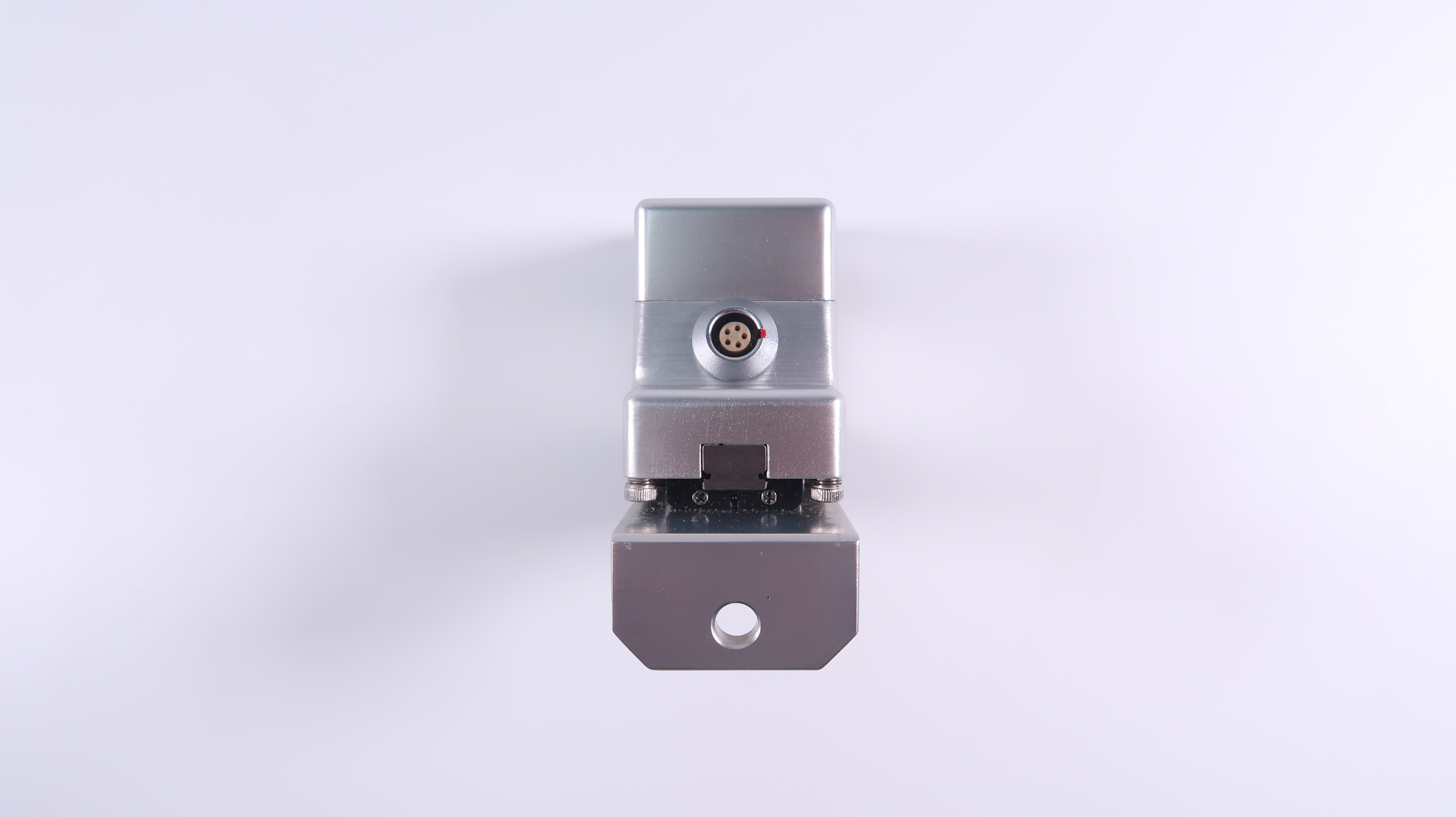

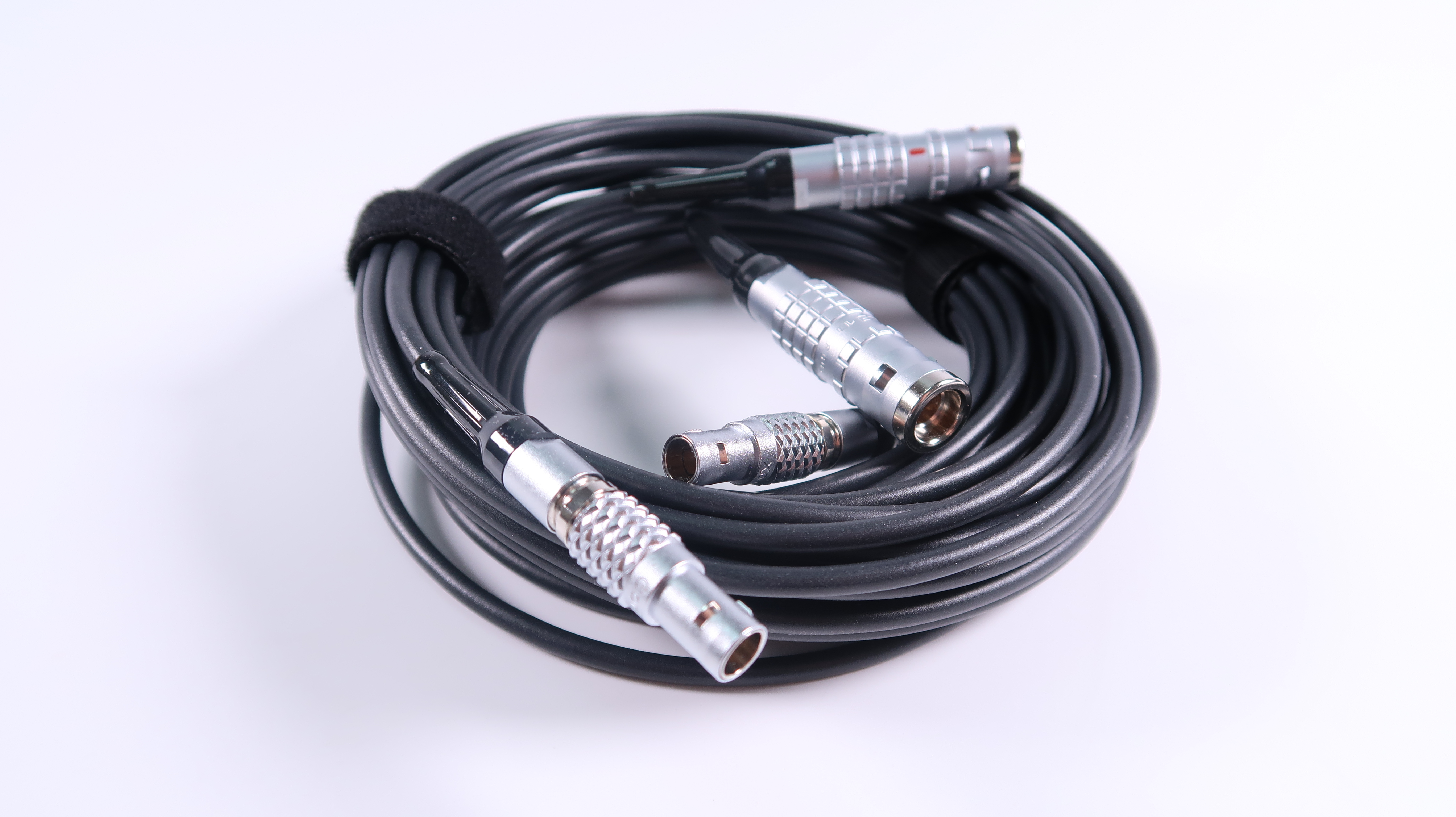

• Codificador compatible con TE-04 con cable de 5 m
• Cuatro soportes de soporte de sonda de 90°
• Cuatro brazos con resorte (SLA)
• Cuatro yugos TOFD/PE (31,75 mm)
• Dos yugos de matriz en fase (40 mm)
• Tubería y accesorios de irrigación
• Dos reglas métricas/estadounidenses

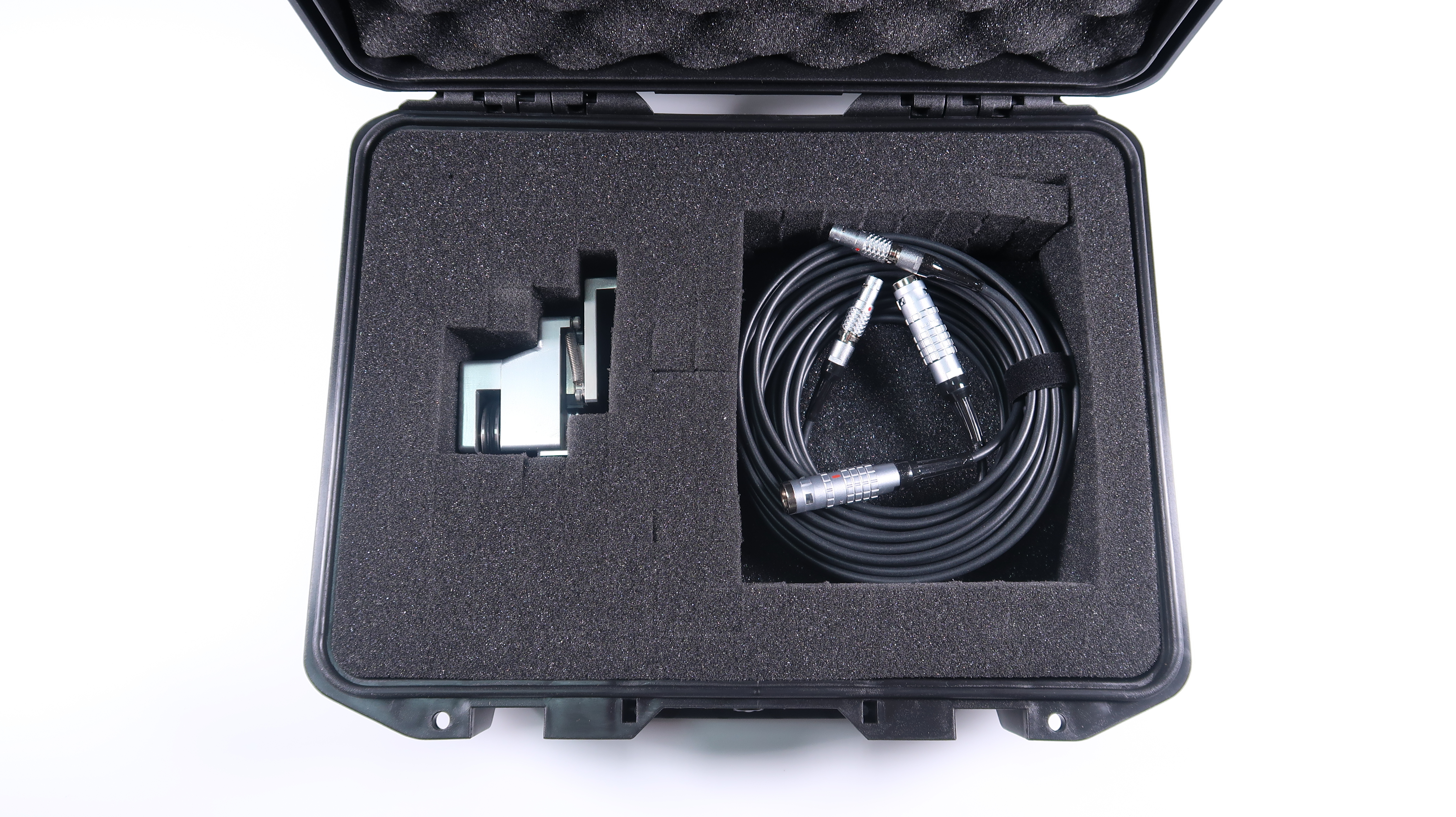

• Maleta de transporte rígida

Una configuración típica incluye dos sondas de matriz en fase y un par de sondas TOFD, para cumplir con el código ASME.

Otras configuraciones incluyen:

• 1 par de sondas TOFD
• 2 pares de sondas TOFD
• 2 sondas PA

Características

• Escaneo circunferencial en tuberías de cédula de 4 pulgadas (4,5 pulgadas de DE) o mayor
• Las ruedas magnéticas sujetan la unidad contra una superficie de inspección ferromagnética.
• Marco de aluminio ligero con longitud personalizable
• El diseño del marco permite que las sondas se coloquen fuera de las ruedas.
• Admite hasta 4 sondas en tuberías o superficies planas
• Posicionamiento de sonda totalmente ajustable
• Soportes de sonda con resorte independientes
• Codificador impermeable con resorte
• Asas extraíbles
• Ojal para fijación de umbilical o cordón
• Colector de agua integrado en el marco del escáner
• Reglas métricas/estadounidenses en el escáner para facilitar la medición de la separación de la sonda
