detector de fallas de cuerda de alambre TMWR-300

Detector de defectos de cuerda de alambre TMRW-300

Uno., producto introducción

◆ el ensayo en línea de la cuerda de alambre y de la rotura, el desgaste, la corrosión, la deformación, las hebras sueltas, el alambre saltador, el material y otros defectos de funcionamiento.

◆Los resultados del informe de prueba pueden cumplir con diferentes normas de la industria también tiene la forma de cables rotos y el número de cables rotos área de falla y área basal total de la relación de acero de la pantalla.

◆ mediante el uso de una interfaz USB de ordenador para el análisis directo de muestreo, con alarma acústico-óptica en línea y función de resultados en tiempo real.

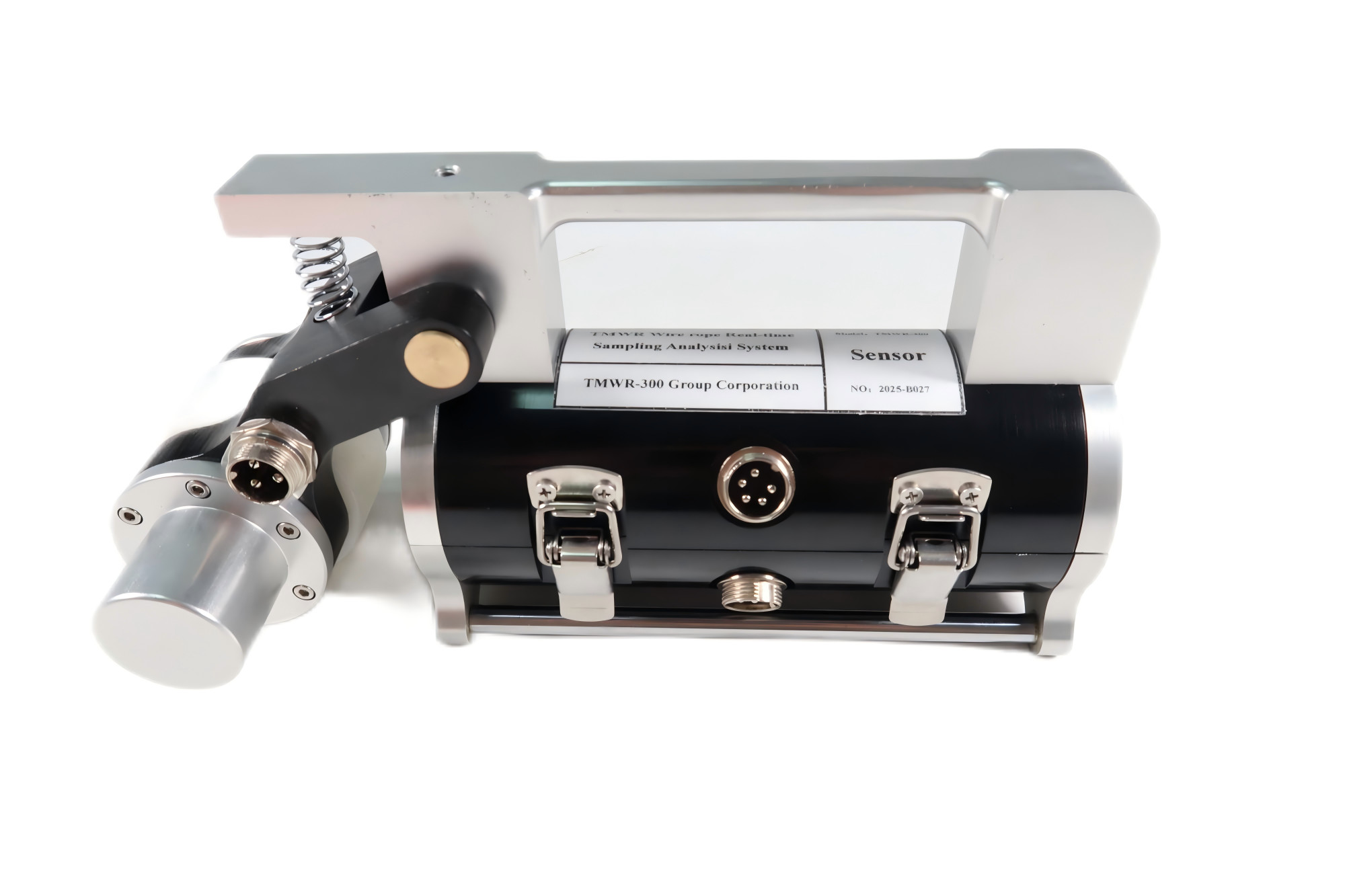

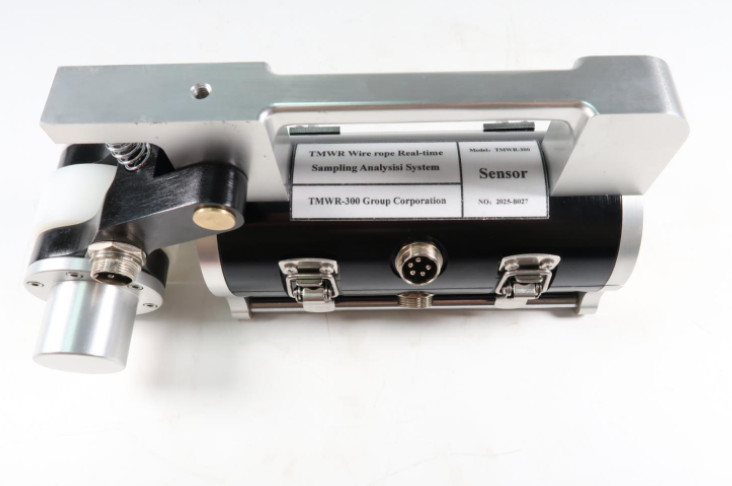

◆ estructura circular del sensor, circunferencia de circunferencia, magnetización axial, magnetización instantánea de la cuerda de alambre hasta la saturación.

◆ detección de Chuai mediante carcasa de aleación de aluminio, impermeable, a prueba de polvo, a prueba de golpes, a prueba de humedad.

◆ trabajo estable, rendimiento fiable, alta precisión, fuerte capacidad antiinterferencia, precisión de los datos.

◆ El software se adapta al sistema operativo Windows98 / 2000 / XP / Vista/windows7computador.

◆ De acuerdo con las disposiciones de la ley estatal de medición y seguridad de producción, cada instrumento por los institutos nacionales de metrología,de acuerdo con la norma ASTM1571 de EE.UU. como inspección por parte de terceros, y emitir el informe de prueba, obtener la calificación legal.

◆Se utiliza ampliamente en minas, teleféricas, equipos de elevación, ascensores, maquinaria portuaria, puentes de cable, etc.

Dos, ¿quién es? la tecnología central y legal calificación

1 instrumentos virtuales: cuerda de alambre incertidumbre infinita Sólo la aplicación de la tecnología de instrumentos virtuales, sustituyendo los instrumentos tradicionales por software,muestreados y procesados directamente por el ordenador, para que no falte, no sea falso, como ver películas, escaneo completo de la cuerda de alambre de acero, el resultado es preciso, repetible.

2 tres instrumentos: de acuerdo con las regulaciones de cuerda de alambre en los diferentes sectores de la eliminación de las normas nacionales, la aplicación de productos de calidad, cuantitativa,posicionamiento electromagnético, ensayo no destructivo en línea de cables rotos, corrosión interna y externa, abrasión, cambios en la superficie de la sección metálica, hebras sueltas, cables saltados, deformación,anomalías materiales como defectos.

3 instrumentos legales: de acuerdo con las normas del Estado de medición y la ley estatal de seguridad de la producción, cada instrumento por los institutos nacionales de metrología,de acuerdo con la norma americana ASTM1571-2006 de EE.UU. y GB/T21387-2008 como inspección por parte de terceros, y emitir el informe de prueba, obtener la calificación legal.

Tres, cuatro, cuatro. Indicadores técnicos

◆Toda la serie de ensayos del rango de diámetro de las cuerdas de alambre: diámetro 1,5 - 300 mm (necesidad de configurar sensores de diferentes especificaciones de serie).

◆Velocidad relativa del sensor y de la cuerda de alambre: 0 a 6 m/s. Lo mejor: 0,3 a 1,5 m/s.

◆ La manga de guía y la cuerda de cable del sensor de huecos mejor: 2 - 6 mm, permitiendo el hueco: 0 - 15 mm.

Cables rotos defecto ¿ Qué pasa? capacidad de detección

◆ Calidad: concentración única de alambre roto con una tasa de detección de precisión del 99%.

◆Quantitativo: una sola concentración de cables rotos permitió a un radiador un error de juicio equivalente de la raíz.

◆La concentración única de cables rotos no excede 100 veces la precisión de detección de errores es superior o igual al 92%.

Cuantitativo tasa de cambio de área de la sección transversal metálica ((LMA)

◆La sensibilidad del error de repetibilidad de detección: ± 0,055%.

◆Equivoco admisible de la indicación de precisión de detección: ± 0,2%.

◆Capacidad de detección de posición (L): se ha demostrado que el error porcentual detecta longitud: + 0,2%.

◆Fuente de alimentación: batería de 5 V.

◆Peso del sensor: especificaciones comunes < 10 kg.

◆Temperatura del ambiente: -10 °C~40 °C, humedad relativa: presión atmosférica: 86~106Kpa ≤ 85%.

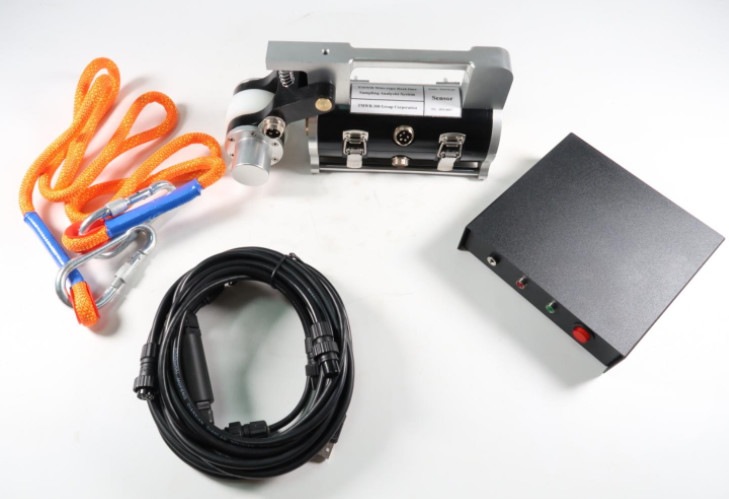

Cuatro. la configuración del sistema y tipo

1 cable de alambre con diámetro de 8-54 mm

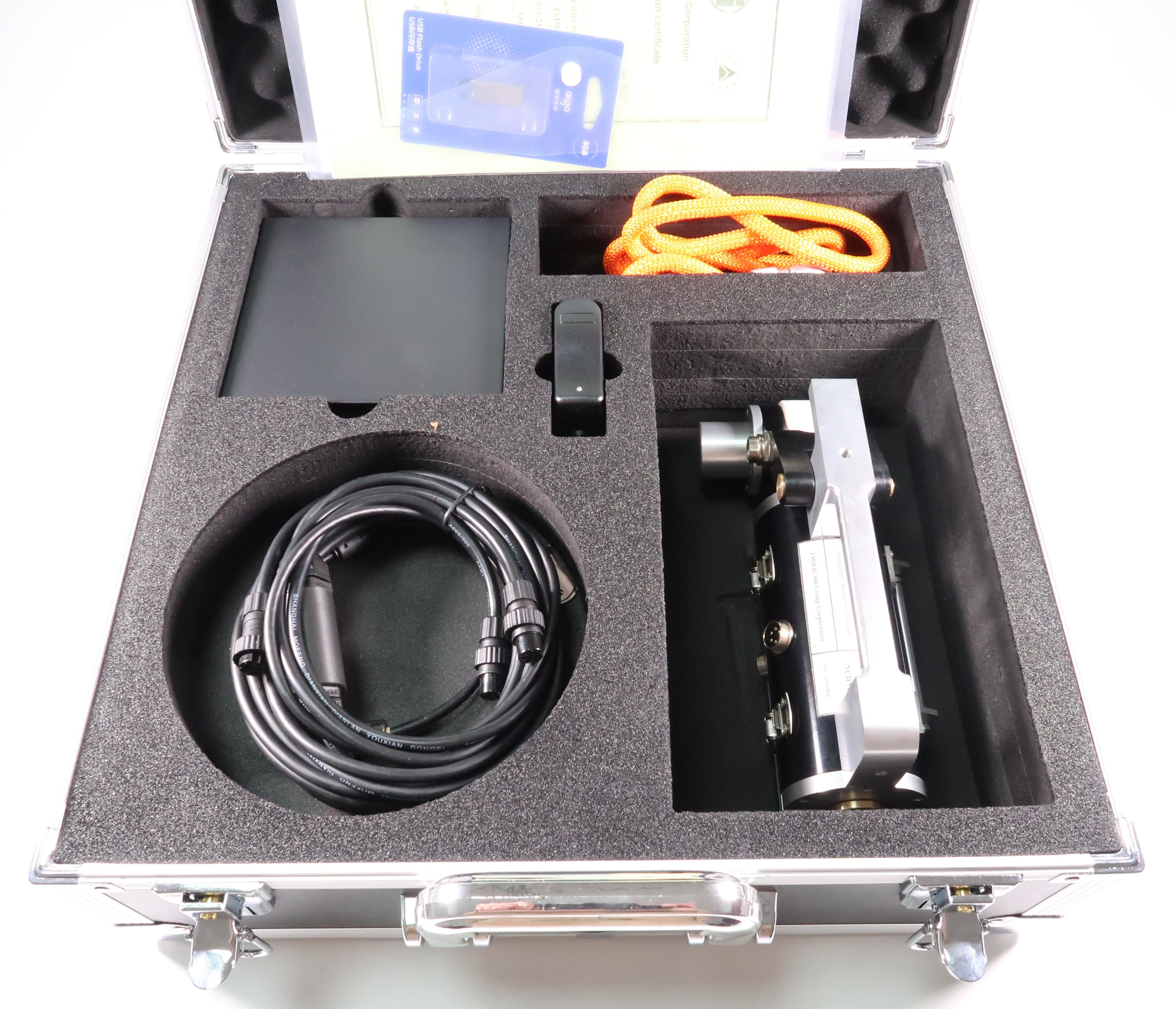

2 detector de fallas de cuerda de alambre modelo general de ordenador para el tipo
