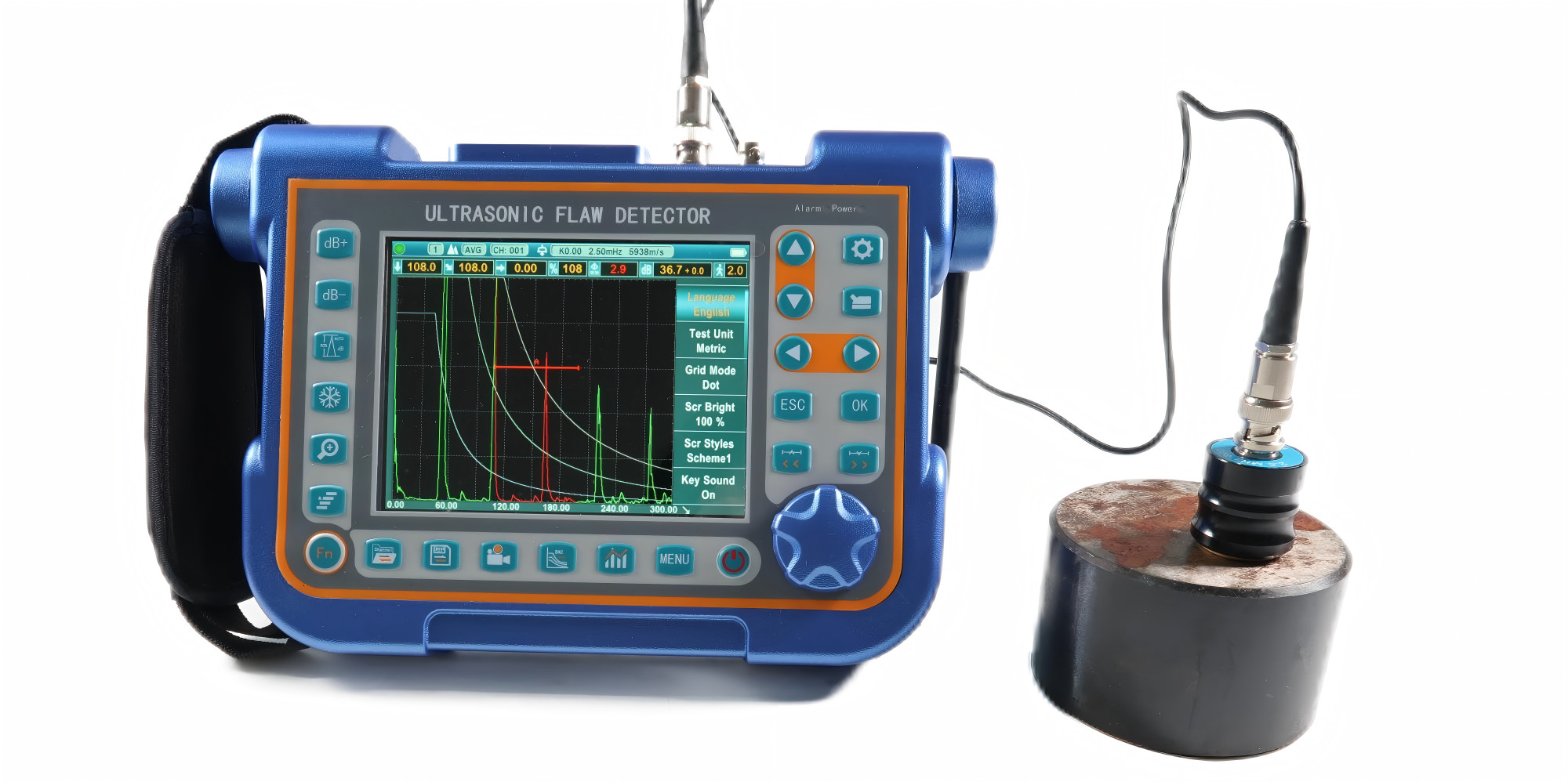

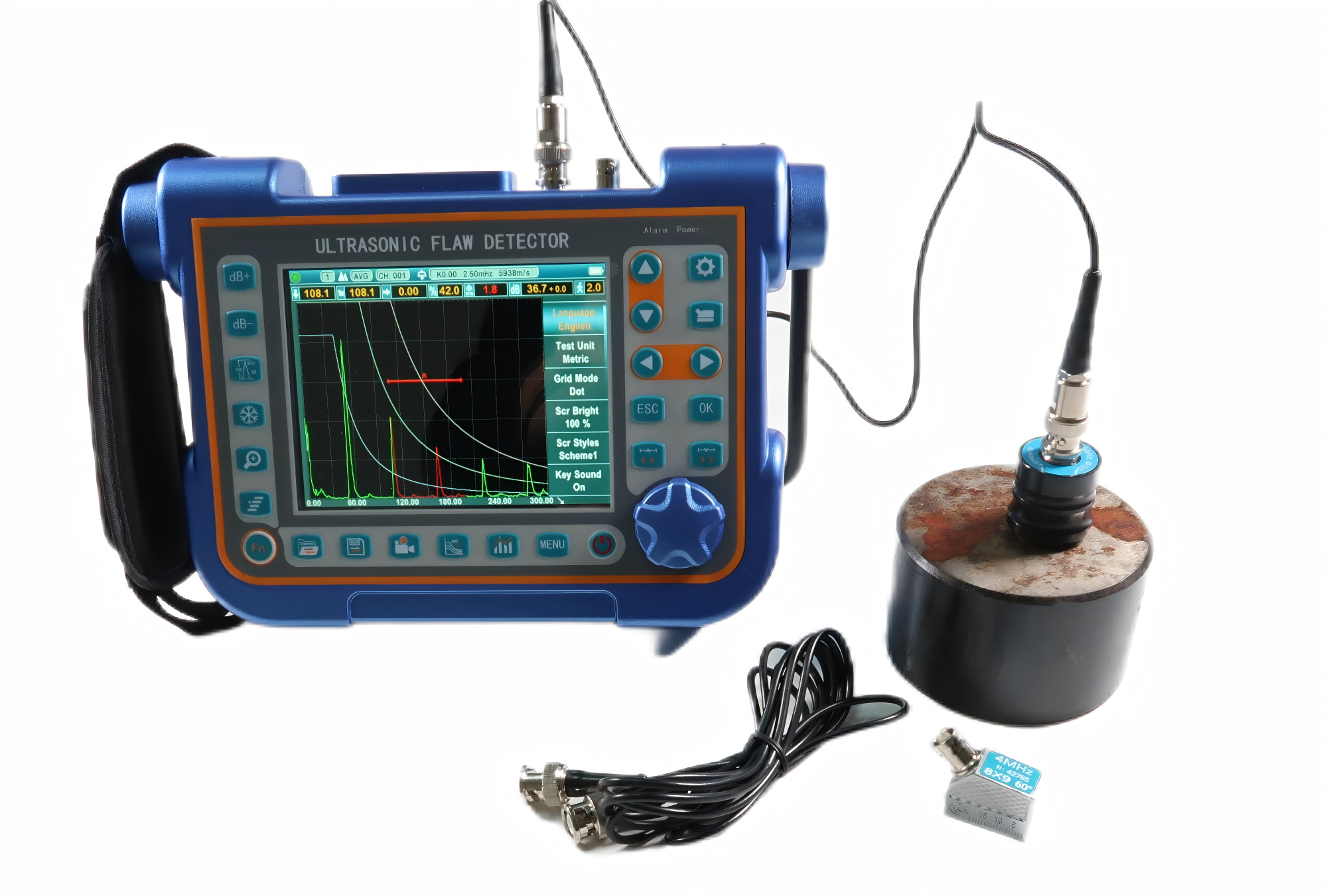

Detector de fallas ultrasónico TFD807C

Detector de fallas por ultrasonido TFD807C





Introducción

Este instrumento es un detector de defectos por ultrasonido digital industrial portátil que puede detectar, localizar, evaluar y diagnosticar rápidamente varios defectos (grietas, inclusiones, poros, etc.) en la pieza de trabajo,convenientementeEste instrumento se puede utilizar ampliamente en la fabricación, metalurgia de hierro y acero, procesamiento de metales,industria química y otros campos que requieren detección de defectos y control de calidadTambién se utiliza ampliamente en la inspección de seguridad en línea y la evaluación de la vida en los campos de aeroespacial, transporte ferroviario, calderas y recipientes de presión, etc.
El instrumento puede ser ampliamente utilizado para localizar y dimensionar grietas ocultas, huecos, desbandes y discontinuidades similares en soldaduras, forjadas, vigas, ejes, ejes, tanques y recipientes a presión, turbinas,y componentes estructurales.

Características del instrumento

El núcleo de hardware está diseñado con ARM + FPGA, y el software utiliza un sistema operativo multitarea altamente confiable, que mejora en gran medida la función, la portabilidad,durabilidad y fiabilidad del instrumento.
Este instrumento utiliza un menú maestro-esclavo, y está diseñado con teclas de acceso directo y un botón rotativo digital. El instrumento es ligero y portátil, y se puede sostener con una sola mano.

Yo...Muestra

Pantalla LCD TFT multicolor de alta resolución (640×480 píxeles) digital y multicolor. La forma de onda es más delicada y humana.

Se pueden seleccionar 4 estilos de interfaz de operación según el entorno.
El LCD con actualización rápida de 60 Hz, capaz de mostrar cambios sutiles en la forma de onda.
El brillo del LCD se puede ajustar libremente.

Yo...Forma de las piezas

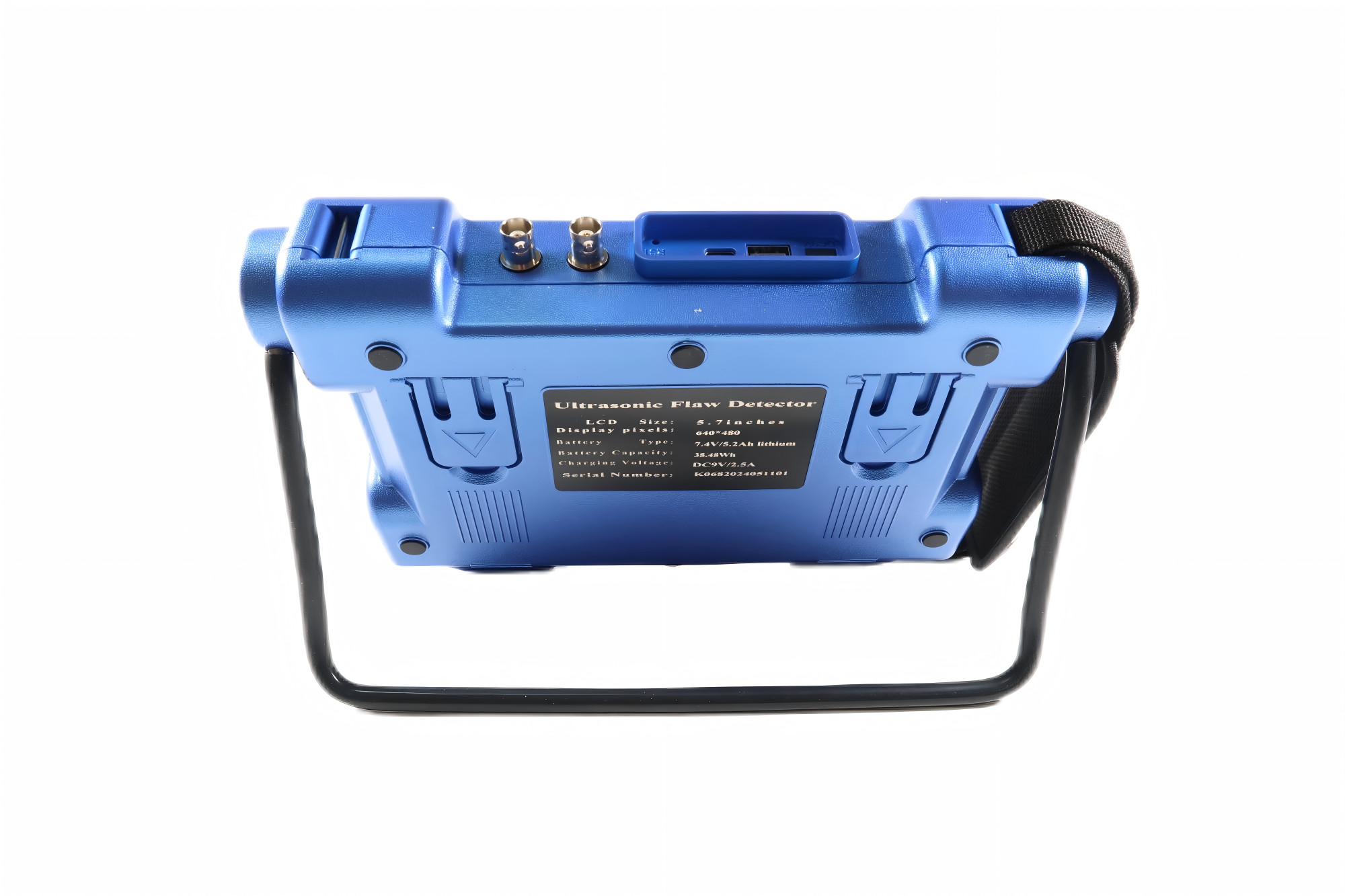

La cubierta metálica de aluminio es fuerte y duradera, y el rendimiento de blindaje electromagnético es muy bueno.
El soporte de amortiguación giratorio de 360 grados y la funda de goma son fáciles de usar.
Panel de vidrio templado, extremadamente duro, resistente al desgaste y a los arañazos

Yo...Captura de pantalla y informe de detección de fallas en PDF

Capturas de pantalla en tiempo real de todas las páginas e informes de detección de defectos, y guardarlos como imágenes BMP en disco U, que se puede establecer como imágenes de color o escala de grises.
Exportar el informe de detección de fallas como un archivo PDF y guardarlo en un disco U para archivarlo y imprimirlo fácilmente.
Todos los contenidos del archivo PDF se pueden personalizar según las necesidades del usuario.
Las imágenes BMP y los archivos PDF se pueden ver en un ordenador o teléfono móvil.

Yo...Rango de acción

Hasta 15000 mm en acero; rango seleccionable en pasos fijos o continuamente variable, adecuado para su uso en piezas de trabajo grandes y en mediciones de alta resolución.

Yo...El pulsador

Energía de pulso seleccionable entre 100V, 200V, 250V, 300V, 350V, 400V y 500V.
Amplitud de pulso ajustable de 0,1 μs a 0,5 μs para que coincida con las sondas con diferentes frecuencias.
La frecuencia de repetición del pulso es ajustable de 20 Hz a 2 KHz.
El amortiguación se puede seleccionar entre 50Ω,150Ω,250Ω y 500Ω para un rendimiento óptimo de la sonda
Selección de la sonda: sonda de cristal único, sonda de cristal doble, sonda de ángulo especial, sonda penetrante, sonda de escalada.

Yo...Receptor

Muestreo: convertidor AD de 16 dígitos a la velocidad de muestreo de 320 MHz
Corrección:Halfwave positivo, Halfwave negativo, Fullwave y RF
Ancho de banda analógico: capacidad de 0,2 MHz a 20 MHz con rangos de frecuencia seleccionables (establecidos automáticamente por el instrumento) para que coincidan con la sonda para un rendimiento óptimo.
Ganancia: de 0 a 110 dB ajustable en pasos seleccionables 0,1 dB, 2 dB, 6 dB.

Yo...Puertas

Dos puertas totalmente independientes ofrecen una gama de opciones de medición para la altura o la distancia de la señal utilizando la activación de picos.
El modo eco a eco permite un posicionamiento preciso de las puertas para señales que están extremadamente cerca.
Inicio de la puerta: variable en todo el rango mostrado
Ancho de puerta: variable desde el inicio de la puerta hasta el final del rango mostrado
Altura de la puerta: variable de 0 a 99% Altura de pantalla completa
Alarmas: umbral positivo/negativo con flash LED.

Yo...Memoria

El instrumento tiene una memoria de gran capacidad incorporada, y los datos y archivos no se perderán debido a una falla de alimentación del instrumento.
Memoria de 500 archivos de canal para almacenar las configuraciones de calibración y el parámetro de la sonda.
Memoria de 1000 archivos de informe de onda para almacenar la onda de escaneo A y la configuración.
Todos los archivos se pueden almacenar, recuperar y borrar.
La configuración del canal y los archivos de informe se pueden exportar a través del disco U, y la información también se puede almacenar en cantidades ilimitadas a través de la memoria USB.

Yo...Grabadora de vídeo

Video Recorder es útil en muchas situaciones, es muy conveniente para aquellos que quieren analizar las actividades de sondeo más adelante.
El instrumento puede grabar el proceso de prueba y guardarlo como un archivo de vídeo, que puede reproducirse a través del instrumento o un software especial.y cada archivo de vídeo puede tener hasta 5 minutos de duración.
Si elige guardar el archivo de vídeo en el disco U, el número y la duración del archivo de vídeo no serán limitados.
La grabación y repetición del proceso de prueba proporciona una gran conveniencia para el estudio y análisis futuros de la detección de defectos.
La reproducción de video admite funciones de pausa, avance rápido, retrocesión rápida y parada.
Funciones

• Calibración automática: calibración automática del desplazamiento cero de la sonda, el ángulo de la sonda (valor K) y la velocidad del material.
• Localización de fallas:Pista de sonido, proyección (distancia de la superficie), profundidad, amplitud,
• Dimensionamiento de defectos: dimensionamiento automático de defectos mediante AVG o DAC, velocidad de notificación de la aceptación o rechazo de defectos.
• Función de lectura digital y trig. Función: El espesor / profundidad se puede mostrar en lectura digital cuando se utiliza una sonda normal y la distancia y la profundidad de la superficie se muestran directamente cuando se usa la sonda de ángulo.
• DAC/AVG:La curva se genera automáticamente, y los puntos de muestreo se pueden compensar y corregir.,Puede mostrar la curva AVG de cualquier apertura.
• AWS D1. ¿Qué quiere decir?1La elección de este estándar puede reducir los cálculos manuales y mejorar la eficiencia de la detección.
• Función de corrección de superficie curvada.
• Función de medición de la altura de la grieta.
• Gate Magnify: extensión del rango de la puerta sobre todo el ancho de la pantalla.
• Grabación y reproducción de vídeo.
• Función de ganancia automática
• Envase: visualización simultánea del escaneo A en vivo a una frecuencia de actualización de 60 Hz y visualización del escaneo A en envolvente
• Sostener el pico: Compare las formas de onda congeladas del pico con las escáneres A en vivo para interpretar fácilmente los resultados de la prueba.
• Marca de pico: captura y marcación del pico en tiempo real
• Código de eco: muestra 1 ~ 9 área de pantalla de eco en diferentes colores, utilizada para analizar la posición del defecto.
• Un congelador de exploración: El congelador de pantalla contiene datos de forma de onda y distancia de prueba.
• B Característica de visualización de escaneo: muestra de forma intuitiva la forma de defecto de la pieza de trabajo y el resultado de detección es más intuitivo.


Reloj en tiempo real
El reloj del instrumento sigue corriendo siguiendo la hora.
Comunicación
Dos puertos USB 2.0 de alta velocidad. Se pueden seleccionar dos modos USB: U-DISK y U-BRIDGE.Las imágenes de captura de pantalla y las películas grabadas se pueden guardar en U-DISKEn el modo U-BRIDGE, el instrumento intercambia datos con el software DataPro.
Batería
Batería de iones de litio de gran capacidad y alto rendimiento.
El tiempo de trabajo continuo superior a 12 horas. Tiempo de recarga típico de 4-6 horas.
El botón
Los ajustes de funcionamiento se realizan fácil y rápidamente mediante el botón giratorio.
actualización de software
El software se puede actualizar fácilmente a través de U-DISK. La actualización no causará daños a la máquina.

Especificaciones

• Rango de medición: 0 a 15000 mm, a velocidad de acero
• La frecuencia de repetición del pulso oscila entre 20 Hz y 2000 Hz.
• Velocidad del material: de 1000 a 20000 m/s
• La frecuencia de repetición del pulso oscila entre 20 Hz y 2000 Hz.
• Rango dinámico: más de 40 dB
• linealidad del sistema: horizontal: +/- 0,2% FSW,

Vertical: 0,25% FSH, precisión del amplificador +/- 1 dB.

• Potencia de resolución: más 40dB
• Sensibilidad Restos: más 50dB ((Profundidad 200mmF2 agujero de fondo plano)
• Rechazo (suprimción): 0 a 80% de la altura de la pantalla completa
• Ruido: inferior al 10%
• Monitores de puertas: dos puertas independientes controlables en todo el rango de barrido
• Ganancia: 110 dB máximo en resolución seleccionable 0.1, 1.0, 2.0, 6,0 dB.
• Ancho de banda (pasaje de banda del amplificador): de 0,2 a 20 MHz
• Deslocamiento de pulso: más de 32 dB
• Retardo de visualización: -20 a 3400 μs
• Retraso de la sonda / Desfase cero: 0 a 99,99 μs
• Modo de ensayo: eco de pulso, doble elemento y transmisión
• Pulsador: Pulsador de onda sintonizable
• Energía de pulso: 100V, 200V, 250V, 300V, 500V seleccionables
• Corrección: media onda positiva, media onda negativa, onda completa, RF
• Unidad: pulgada o milímetro
• Conexiones del transductor: BNC o LEMO
• Requisitos de energía: corriente alterna de 100-240 VAC, 50-60 Hz
• Temperatura de funcionamiento: -10°C a 50°C, temperatura de almacenamiento: -30°C a 50°C

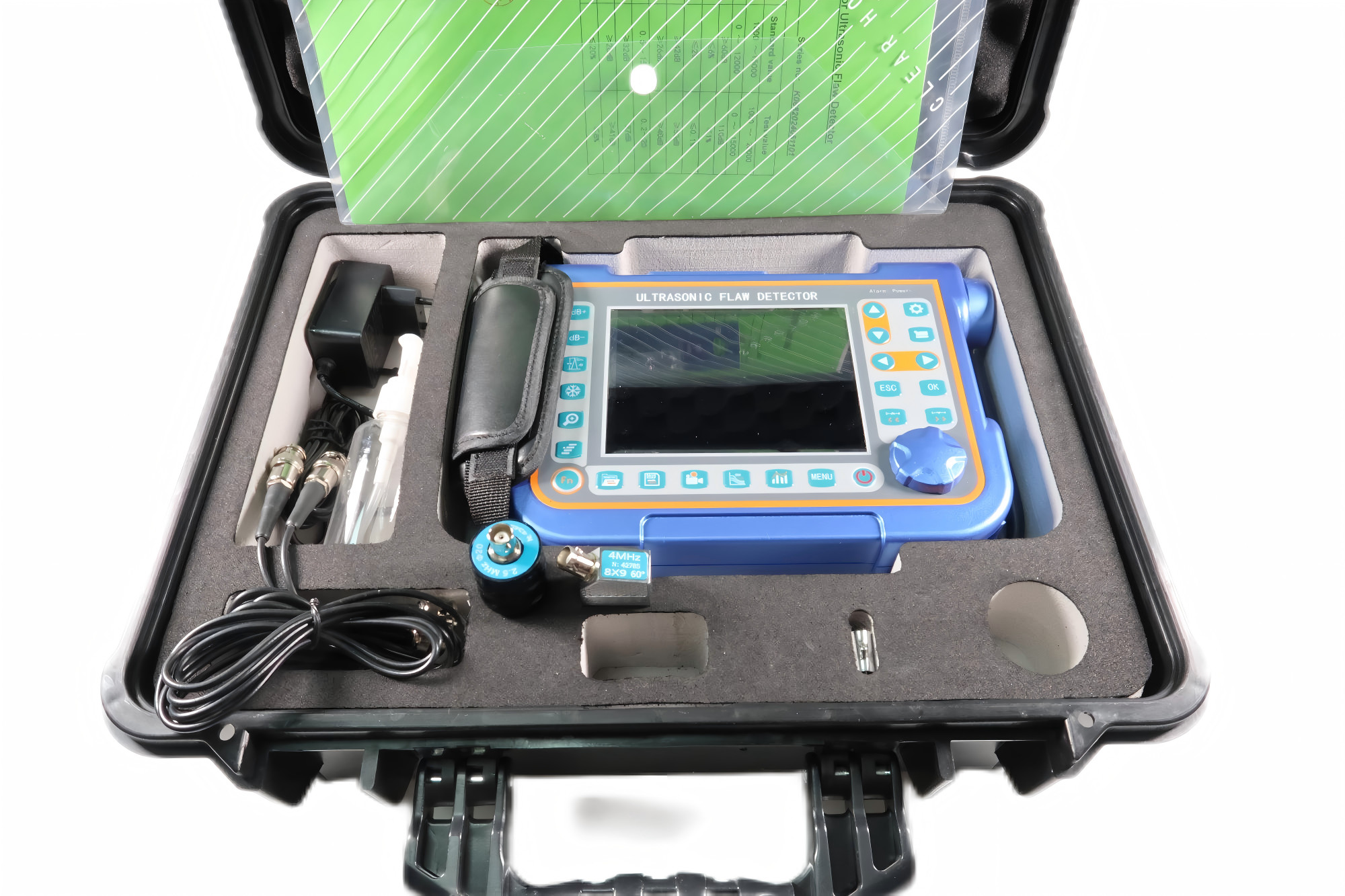

Paquete estándar:Anfitrión, sonda recta, sonda de ángulo 4MHz, cable de conexión de la sonda, adaptador de alimentación y cable, software de PC, cable de comunicación, manual de usuario, caja de instrumentos
